Ensidig LED PRO A MINI-kontakt för 10 mm COB-list, 2PIN, utan kabel

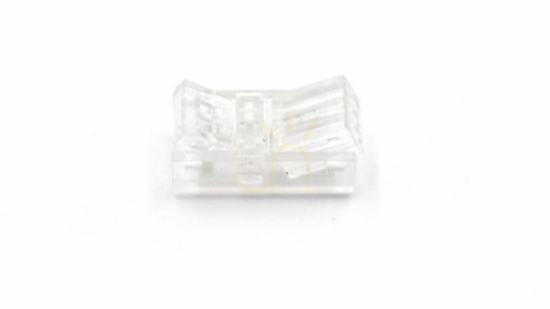

LED PRO A MINI-kontakten 24-3100-85 förbinder en enfärgad COB LED-list med en ledare. Den är avsedd för 10 mm bred list, har två kontakter och levereras utan kabel. Ett genomskinligt hölje av polykarbonat och kopparkontakter bildar en liten snäppkontakt med måtten 18 × 12 × 5 mm.

Kontrollera bredd och kontaktantal

Den här varianten är avsedd för 10 mm COB-list. Måttet beskriver den kompatibla listens bredd, inte hela kontaktens yttermått. Beteckningen 2PIN innebär två kontakter; den ersätter inte anslutningar för flerkanaliga RGB-, RGBW- eller CCT-lister med en annan kontaktuppsättning.

Ensidig betyder här en anslutning mellan list och ledare, inte en direkt skarv mellan två listsektioner. Eftersom kabel saknas behöver ledaren väljas separat för den planerade kretsen. Artikelnummer 24-3100-85 skiljer kontakten från liknande MINI-varianter för 8 mm breda lister.

Snäppanslutning utan lödning

Kontaktstiften tränger igenom kretskortet, vilket gör att anslutningen inte behöver lödas. Kontrollera att listen är kompatibel och att kontaktfälten ligger rätt innan spärren stängs. Jämför höljets mått med det utrymme som är avsatt för anslutningen; namnet MINI betyder inte att delen passar i alla LED-profiler.

Tillverkaren anger 5, 12 och 24 V DC samt högst 2 A ström. Det är kontaktens strömgräns, inte en effektangivelse i watt. Gränsen måste beaktas när den anslutna listens längd och elektriska belastning väljs.

IP65 kräver tätning av anslutningen

Kontakten kan användas med lister med IP20 och IP65. För att behålla IP65 måste själva anslutningen tätas; en skyddad list räcker alltså inte i sig. Detta elektriska tillbehör bestämmer varken ljusets färg eller styrka och visar inte att det färdiga systemet är lämpligt för ett visst rum.
