LED-nätaggregat KGP LV DALI-2 100W 24V IP20

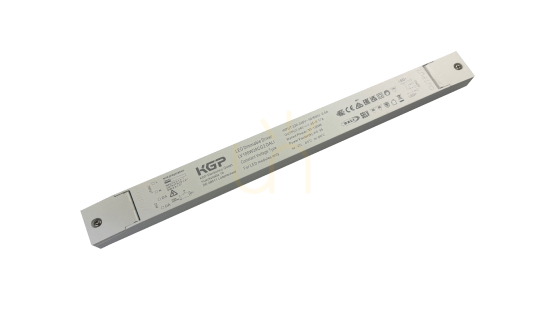

KGP LV100W24CG2 DALI är ett LED-nätaggregat med konstant utspänning på 24 V och högst 100 W uteffekt, avsett för installationer med DALI-2-styrning. Det långa, smala höljet mäter 350 × 30 × 18 mm. Vid planeringen behöver man därför ta hänsyn till hela längden och kabelanslutningarna, inte bara den låga höjden.

Välj rätt LED-belastning

Den här varianten försörjer LED-moduler som kräver 24 V likspänning. Tillverkaren anger ett belastningsområde på 30–100 W och en utström på 1,25–4,17 A. Kontrollera både spänningen och det sammanlagda effektbehovet hos LED-lister eller moduler. Märkningen 100 W beskriver inte hur mycket ljus den färdiga installationen kommer att ge.

Den nominella inspänningen är 220–240 V AC. Konstantspänningsdrift skiljer aggregatet från ett drivdon med konstant ström: samma wattal betyder inte att de två typerna kan ersätta varandra. Ljusets färg och mängd bestäms av de anslutna lysdioderna, inte av nätaggregatet i sig.

DALI-2 och PUSH-dimring

Aggregatet stöder DALI-2 och PUSH-dimring via DALI-porten. Det dokumenterade dimringsområdet för DALI är 1–100 %. Det passar ett projekt där styrsätt och strömförsörjning planeras tillsammans. DALI-2-märkningen ska inte tolkas som att vilken vanlig väggdimmer som helst kan användas utan kontroll av kompatibiliteten.

Utgående ledningar får vara högst 3 m långa. Ta med denna gräns när avståndet mellan aggregatet och LED-modulerna bestäms, innan kabeldragningen låses. Att det finns plats för höljet är inte tillräckligt om kabelvägen blir längre än den tillåtna längden.

Hölje och installationsvillkor

Det smala höljet med täckta anslutningsområden är en teknisk installationsdel, inte en dekorativ armatur. Tillverkaren anger inomhusbruk, elektrisk skyddsklass II och kapslingsklass IP20. IP20 innebär varken ett dammtätt hölje eller skydd mot vatten, vilket behöver beaktas vid valet av monteringsplats.

Databladet bekräftar skydd mot kortslutning, överström, överspänning och överhettning. Garantitiden är 5 år. Installationen ska även följa de dokumenterade temperaturgränserna och anvisningarna för ledningsdragning, oavsett vilken profil eller inbyggnad som används för den anslutna belysningen.
