LED-profil LUMINES SUBLI infälld för gipsskiva svart lackerad 1 m 10-0555-10

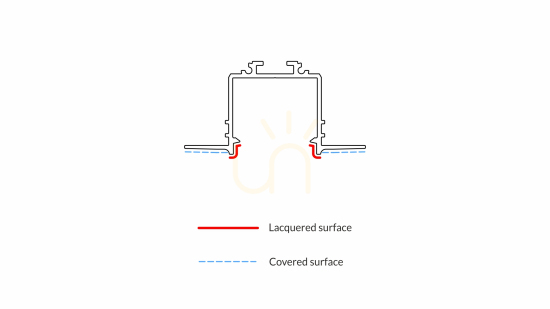

LUMINES SUBLI är en hög infälld profil för gipsskivekonstruktioner. Flänsarna på ömse sidor om stommen är avsedda att spacklas över, så när väggen eller taket är färdigt syns bara den lysande springan — aluminiet försvinner under spackel och färg. Denna artikel är en meterlång sektion i svart lackerat utförande.

Sektion och kapacitet

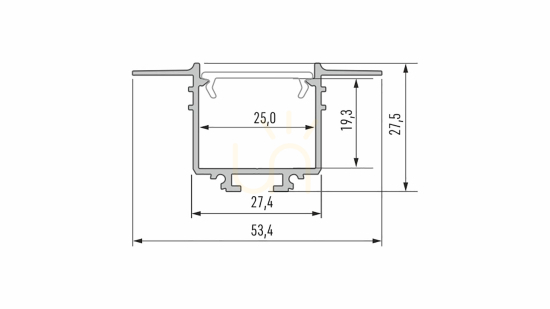

Kanalen är 25,0 mm bred och 19,3 mm djup, vilket räcker för att lägga två LED-lister sida vid sida. Det är en ovanlig möjlighet hos infällda profiler och märks direkt i ljusmängden: en enda ljuslinje kan lysa upp ett rum i stället för att bara markera en kant. Stommen är 27,4 mm bred och 27,5 mm hög, och med monteringsflänsarna breddas profilen till 53,4 mm — utrymme som måste finnas i konstruktionen.

Tillåten effekt

Aluminiet fungerar som kylfläns och det är det som sätter effekttaket. Tillverkaren anger 35,0 W vid 55 °C profiltemperatur och 46,2 W vid 65 °C. Det högre värdet innebär ett hetare hölje och snabbare åldrande av dioderna, så i en sluten konstruktion är det klokt att projektera närmare den lägre gränsen. Drivdonet monteras utanför profilen.

Montering

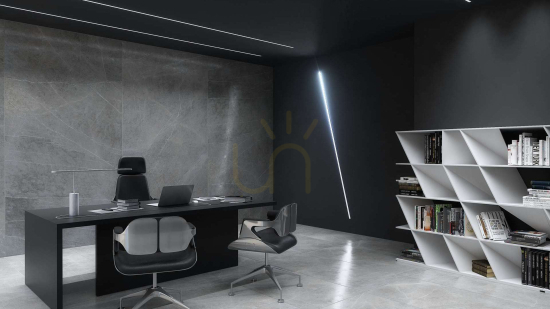

Två vägar finns: monteringsfjädrar som spänner fast profilen i en färdig öppning, och direkt inbyggnad i skiktet — profilen sätts mellan skivorna, flänsarna täcks med nät och spackel, och ytan målas tillsammans med väggen. Systemet omfattar raka skarvar, vinkelskarvar 90° och 120° samt en vinklad tvärskarv, så ljuslinjen kan gå från tak till vägg utan avbrott. Gavlar i aluminium finns med kabelhål, i vitt, svart och silver.

Kåpor och varianter

Profilen tar DOUBLE-kåpor i PMMA och polykarbonat — klar, frostad, mjölkig, frostad mjölkig, opal och svart — samt kåpan DOUBLE FLEX opal och rastret RASTER DOUBLE. Profilen själv finns i längderna 1000, 2020 och 3000 mm och på beställning upp till 6 m, i vit lackerad, svart lackerad och silver anodiserad. IP20 placerar den i torra inomhusmiljöer; den är varken tätbar eller körbar.

Tekniska data

• Tillverkare: LUMINES Lighting
• System: SUBLI
• Artikelnummer: 10-0555-10
• EAN: 5904405919026
• Material: aluminium
• Finish: svart lackerad
• Längd: 1000 mm
• Total bredd inklusive flänsar: 53,4 mm
• Stommens bredd: 27,4 mm
• Total höjd: 27,5 mm
• Profilens insida: 25,0 × 19,3 mm
• Form: rektangulär
• Montering: infälld — monteringsfjädrar eller inspackling av flänsarna
• Ljusriktning: vinkelrätt mot profilen
• Antal LED-lister: två sida vid sida
• Maximal avgiven effekt: 35,0 W vid 55 °C profiltemperatur
• Maximal avgiven effekt: 46,2 W vid 65 °C profiltemperatur
• Drivdonets placering: utanför profilen
• Kapslingsklass: IP20 (ej tätbar)
• Körbar: nej
• Skarvbar: ja
• Övriga längder: 2020 mm, 3000 mm, upp till 6 m på beställning
• Övriga färger: vit lackerad, silver anodiserad
