Lumines 14-2027-40 strömförande upphängningssats, silver, 2000 mm, 0,5 mm² Special Offer

Den strömförande upphängningssatsen Lumines 14-2027-40 kombinerar upphängning av en linjär armatur med strömförsörjning genom en ledare inuti vajern. Den silverfärgade varianten är avsedd för kompatibla LED-profiler och har en vajerlängd på 2000 mm samt en ledararea på 0,5 mm².

Strömförsörjning inuti upphängningen

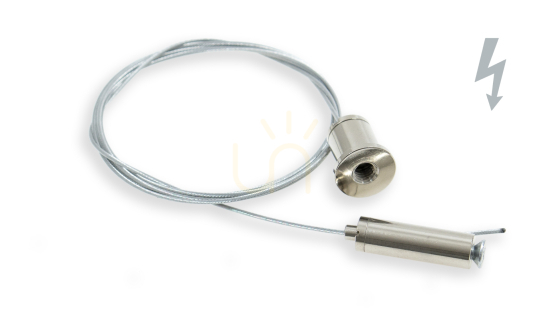

Den invändiga ledaren ersätter en separat matningskabel längs upphängningsvajern. Det innebär färre synliga ledningar mellan taket och armaturen. Produktbilden visar den silverfärgade vajern och cylindriska fästdelar. Satsen är ett tillbehör för att bygga ett belysningssystem, inte en komplett armatur eller en ljuskälla.

Stålvajern har en transparent FEP-beläggning. För denna variant är ytterdiametern 1,35 mm. Jämför längden 2000 mm med det planerade avståndet mellan fästpunkten och armaturen. Måttet gäller upphängningsvajern och ska inte förväxlas med LED-profilens längd.

Delarna som ingår i satsen

Tillverkaren anger två isolerade vajerhållare: typ 15 M10x1-14 och typ 15 ZW M4i. Även ett långt takfäste med öppning och beteckningarna M10x1, M6i ingår, tillsammans med den strömförande vajern. Typ- och gängbeteckningarna gör det möjligt att kontrollera anslutningspunkterna i den planerade konstruktionen innan hela systemet sätts samman.

Kompatibla profiler och dimensionering

De angivna systemen är A, D, X, Y, I6, I10, MICO, SILEDA, DILEDA, DOPIO, ILEDO, TALIA och LARGO. Tillverkaren listar också monteringsprofilerna Largo M1 och Talia M1. Välj satsen utifrån den aktuella profilen och armaturens konstruktion; den är inte en universell upphängning för alla pendellampor.

Databladet för just denna variant anger 5–50 V, ett säkert strömvärde på 6 A och en maximal belastning på 1,8 kg. Både strömbehovet och den upphängda konstruktionens vikt behöver jämföras med dessa gränser. Spänningsområdet medger inte direkt anslutning till 230 V elnät. Vajerns längd och ledarens area behöver även tas med när spänningsfallet bedöms.
