LUMINES LARGO M4 i svartlackerat utförande är en monteringsprofil för linjära belysningssystem i tak. Den här varianten är 1 m lång och har tillverkarens artikelnummer 10-0445-10. De breda sidopartierna skiljer den från profilen som bär LED-remsorna: M4 är en konstruktionsdel för infästningen i taket.
Så kombineras den med LARGO och inLARGO

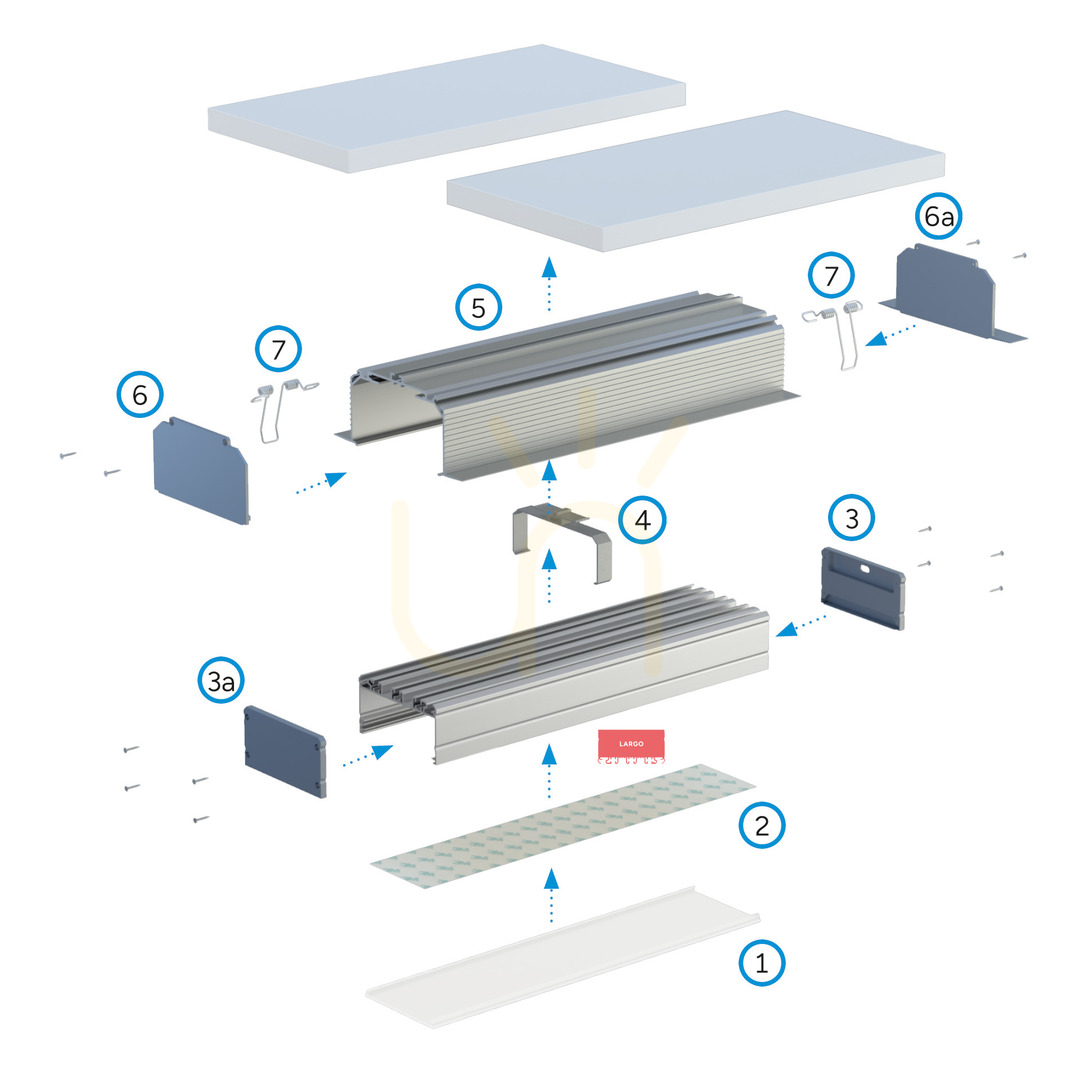

Tillverkaren visar monteringsritningar med både LARGO och inLARGO. Installation mellan takskivor sker med monteringsskruvar och hjälpprofilen ROSET. Ritningarna visar också ett LARGO-kopplingsstycke som sammanfogar delar av systemet. När installationen planeras behöver M4-monteringsprofilen därför skiljas från den ljusbärande profilen. Välj övriga delar utifrån den uppbyggnad som ska användas.
I ritningarna finns dessutom en SUPER WIDE diffusor, LED-remsor och ändstycken. Bilderna förklarar hur systemet sätts samman och visar inte vad som ingår i leveransen av denna enskilda profil. De avbildade delarna ska därför inte automatiskt räknas som medföljande. En monteringsritning är heller inte ett foto av en komplett utrustad armatur som säljs i samma utförande.
Utrymme i takkonstruktionen
Tvärsnittets totala bredd är 154,4 mm och höjden är 62,9 mm. Måtten avser själva LARGO M4, inte hela den färdigmonterade armaturen. Jämför dem med det utrymme som reserverats i taket och med tvärsnittet för den valda LARGO- eller inLARGO-konstruktionen innan arbetet planeras. Den angivna bredden omfattar även sidornas monteringsdelar, inte bara det centrala utrymmet för den ljusbärande profilen.
Det svartlackerade utförandet kan väljas för att stämma med installationens övriga delar. Monteringsprofilen bestämmer inte ljusstyrka eller ljusfärg; dessa egenskaper beror på vilka ljuskomponenter som väljs till systemet.
