LUMINES LED-profil typ Subli silveranodiserad 2 m

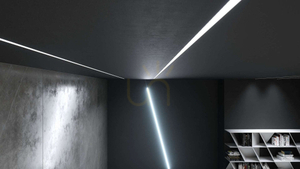

SUBLI är en infälld LED-profil i silveranodiserad aluminium, avsedd att byggas in i en konstruktion av gipsskivor. Sidoflänsarna spacklas in tillsammans med skivan, så när väggen eller taket är färdigt syns bara ljuslinjen, utan ram. En längd mäter 2,02 m.

Tvärsnittsmått och utrymmet profilen kräver

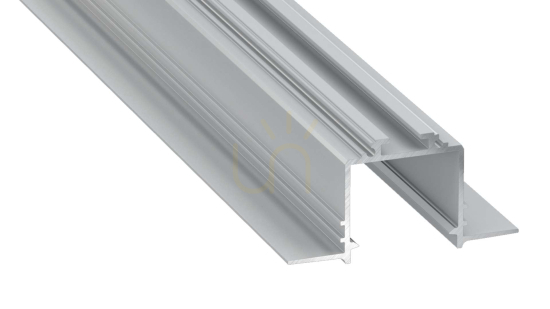

Profilkroppen är 27,4 mm bred och 27,5 mm hög, och över båda spacklingsflänsarna blir spännvidden 53,4 mm - det är bredden på det spår som gipskonstruktionen måste lämna, inte bredden på den synliga springan. Den inre kanalen mäter 25,0 x 19,3 mm.

En kanal på 25 mm rymmer två LED-lister bredvid varandra, och det är just den lösningen tillverkaren konstruerat profilen för. Lumines anger ingen siffra för listbredd, så mät din egen list inklusive limskiktet och jämför med 25 mm före köpet.

En längd som säljs som 2 m är i själva verket 2020 mm; de 20 millimetrarna är kaptillägg. Profilen tillverkas också i 1000 och 3000 mm, och på beställning upp till 6 m.

Vad som måste köpas till

Profilen säljs naken - utan list, utan kåpa, utan gavlar och utan fjädrar. Till systemet har tillverkaren kåpan DOUBLE (från transparent till svart), gavlar i aluminium med kabelhål i silver under nummer 12-0665-10 och monteringsfjädrarna 14-5001-00 som sätter profilen på plats i tak eller vägg.

Drivdonet monteras utanför profilen - inuti finns ingen plats för det - så installationen behöver en egen, åtkomlig plats för det. Profilen är inte tätad och har i såld form kapslingsklass IP20, vilket begränsar den till torra inomhusmiljöer.

Att skarva längder och hur mycket listeffekt profilen tål

Längderna går att skarva: systemet har den raka skarven 14-3032-02, vinkelskarvar på 90°, 120° och 135° samt en tvärgående vinkelskarv, så ljuslinjen går från tak till vägg utan avbrott. Profilen är inte överkörningsbar - den byggs inte in i ett golv.

Aluminiet leder bort värmen från listen, och tillverkaren anger gränsen för det: högsta avgivna effekt från LED-ljuskällorna är 35,0 W vid en profiltemperatur på 55 °C och 46,2 W vid 65 °C. Det är siffran att välja list efter - ju högre effekt per meter, desto varmare blir profilen.
