LUMINES RAI utanpåliggande LED-profil, obehandlad, 3 m

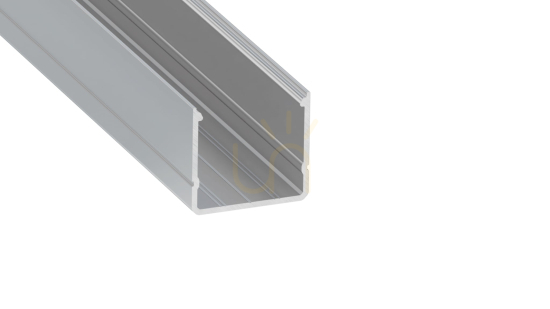

LUMINES RAI är en obehandlad LED-profil av aluminium med längden 3 m. Tillverkaren placerar den i RAI-systemet för utanpåliggande eller pendlad montering och anger rektangulärt tvärsnitt. Artikelnummer 10-1790-30 avser den obehandlade versionen på 3,0 m.

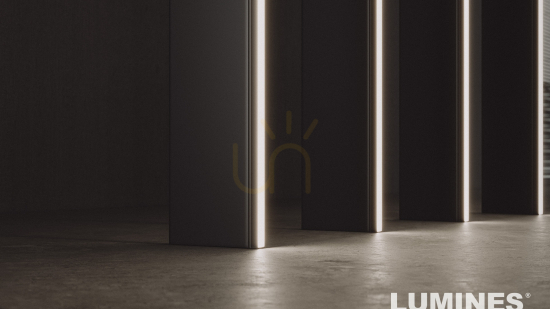

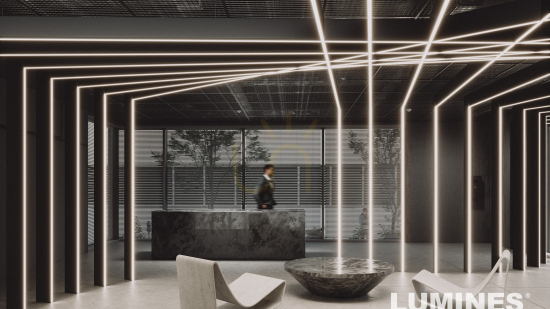

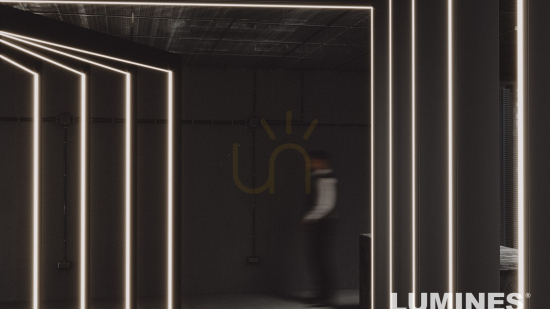

Profilen är avsedd för linjära armaturer och allmänbelysning med två parallellt placerade LED-remsor. De förhöjda sidoväggarna är avsedda att ge jämnare ljusspridning och göra enskilda LED-punkter mindre synliga. Jämför 3 m med den planerade längden före köp och planera för drivdonet utanför profilen enligt tillverkarens uppgift.

Montering och systemdelar

RAI kan monteras utanpåliggande eller pendlas. Det officiella schemat visar profilen med COMPACT-kåpa, två LED-remsor, ändstycken, skruvar och monteringsfästen. Delarna visas som systemkomponenter av tillverkaren och är inte en bekräftad leveransomfattning för denna variant.

Tillverkaren visar skruvar, dubbelhäftande tejp, pendelupphängning, gångjärn samt fäste eller monteringsprofil för montage. Metoden ska väljas efter underlag och projekt. Profilsektionerna är inte avsedda att kopplas samman; anslutningsmöjligheten anges som nej.

RAI-kompatibilitet

För RAI listas COMPACT-kåpor i transparent, frostad och mjölkvit version samt separata ändstycken och monteringstillbehör. Detta är den obehandlade profilen, inte den separat angivna vitlackerade, svartlackerade eller silveranodiserade varianten.

Tillverkarens dokumentation anger ljusflödets riktning som vinkelrät och UGR-värdet som grundläggande. Uppgifterna beskriver systemet; den slutliga ljuseffekten beror på valda LED-remsor och kåpa. Kontrollera därför alltid att systemets samtliga valda delar passar den planerade lösningen.
