Lumines TERRA 10-1716-20 är en LED-profil i aluminium för infälld montering, guldlackerad. Tillverkaren avser den för dekorativ golvbelysning. Längden som anges som 2 m är i verkligheten 2020 mm.
Mått och val av list
Profilens tvärsnitt är 20,0 mm brett och 9,0 mm högt — så stort måste spåret i golvet eller trappsteget vara. Kanalen för LED-listen är 11,2 mm bred och 5,0 mm djup, och tillverkaren tillåter LED-list upp till 10 mm bredd. Produktbladet anger också LED-källornas högsta förlusteffekt: vid 55 °C profiltemperatur 17,0 W med kupa och 17,7 W utan, vid 65 °C 23,5 W respektive 24,0 W. Drivdonet monteras utanför profilen.
Montering
Profilen trycks ned i ett förberett fräst spår eller sätts fast med monteringslim eller dubbelhäftande tejp. Tillverkaren visar monteringen bland annat i trappsteg. TERRA är inte överkörningsbar och passar därför inte där fordon kör.
Vad som måste köpas till

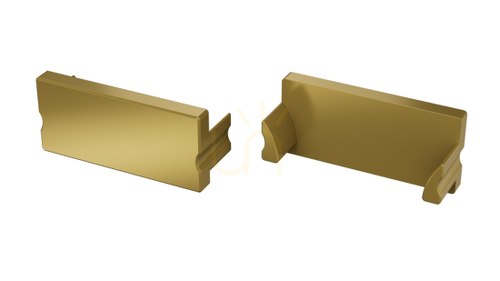

Profilen säljs ensam, utan kupa, LED-list och gavlar. Tätheten IP54 och slagtåligheten IK07 gäller för satsen med den opala TERRA-kupan i polykarbonat (för 2 m kod 11-3041-20) — först med den kan profilen användas där det förekommer fukt. För den varianten anger tillverkaren också en statisk belastning på 1,5 kN. De guldfärgade gavlarna i ABS har koderna 12-1769-00 (med kabelhål) och 12-1769-01 (utan hål): i systemschemat stänger den ena änden där matningen kommer in och den andra den motsatta.
