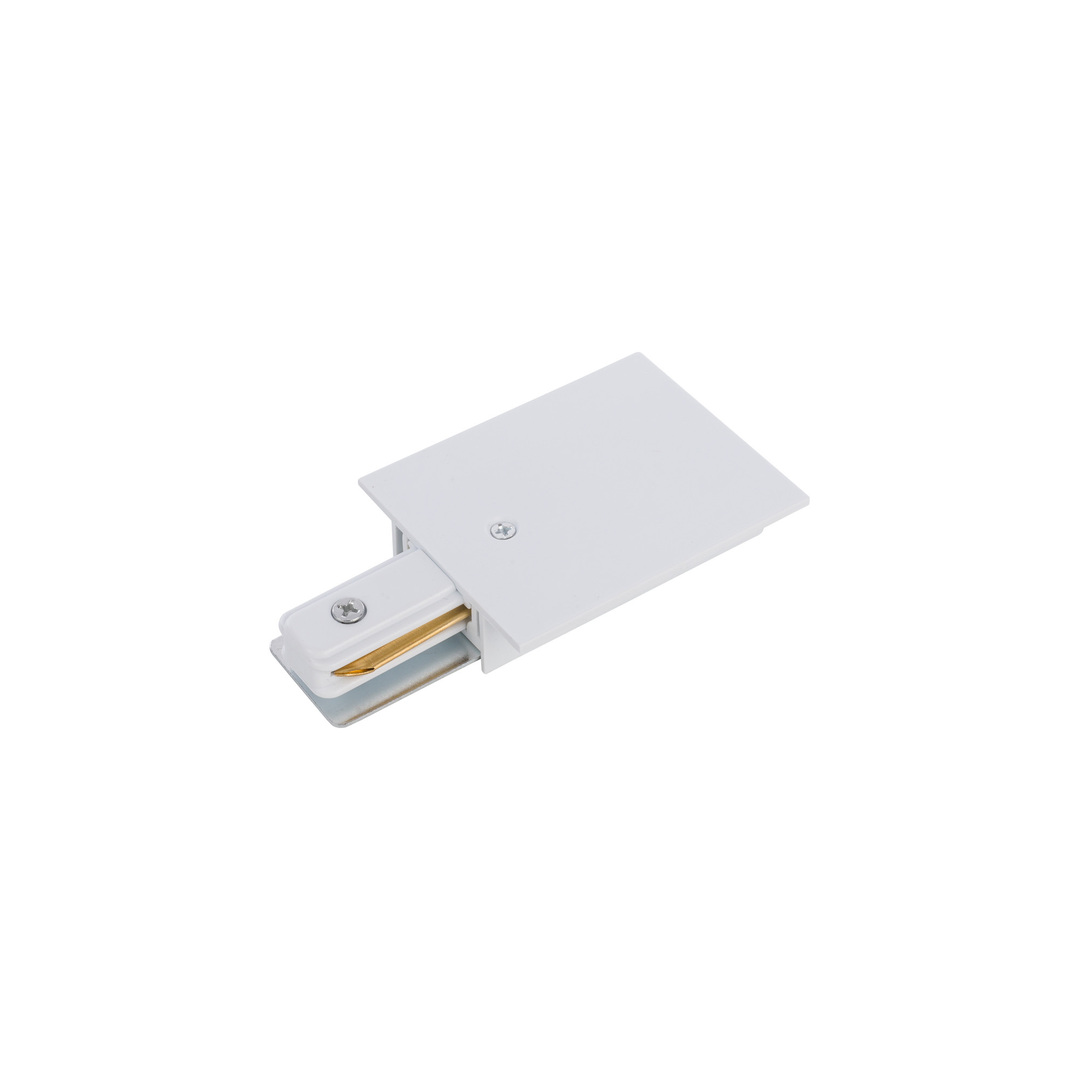

Matningsändstycke för skena Nowodvorski PROFILE RECESSED POWER END CAP 8972, vit, 1-fas

Det här är ett matningsändstycke till den infällda skenan i Nowodvorskis PROFILE-system. Det är ingen armatur och lyser inte – det är delen genom vilken strömmen kommer in i skenan. Den sluter skenans ena ände och kopplar den samtidigt till 220–230 V-installationen.

Power end cap eller dead end cap?

Den skillnaden avgör om anläggningen fungerar. POWER END CAP (den här produkten, kod 8972) för in matningen och sitter i den ände av skenan dit kabeln kommer ned från taket. I andra änden sitter ett DEAD END CAP (kod 8974/8975) – ett blindstycke utan plintar som bara sluter profilen. En vanlig installation behöver båda, ett i vardera änden.

Vilket system det passar

Ändstycket är gjort för infälld PROFILE-skena i enfasutförande. Det passar varken utanpåliggande skena eller trefasversioner – Nowodvorski har egna motsvarigheter för varje variant i samma familj (till exempel PROFILE POWER END CAP 9462 för utanpåliggande skena). Kontrollera skenans dokumentation före beställning.

Utförande

Kroppen är polykarbonat (PC), kontakter och bärande delar stål och koppar – koppar för ledningsförmågan, stål för styvheten i infästningen. Vit, matchad mot den vita versionen av PROFILE-skenor. Mått 11,7 × 6 cm, vikt 70 g. Skyddsklass I innebär att installationen behöver skyddsjord. IP20 – endast torra utrymmen.

Tekniska data

• Tillverkarsymbol: 8972 (familjen PROFILE, Nowodvorski)
• Typ: matningsändstycke för skena
• System: PROFILE, infälld skena, enfas
• Mått: längd 11,7 cm, bredd 6 cm
• Spänning: ~220–230 V, 50/60 Hz
• Skyddsklass: I
• Kapslingsklass: IP20 (torra utrymmen)
• Material: polykarbonat PC, stål, koppar
• Färg: vit
• Vikt: 0,07 kg netto / 0,075 kg brutto
• Tillverkningsland: Kina
