Maytoni Unity TRA001B-11B ändmatning för 1-fasskena, svart

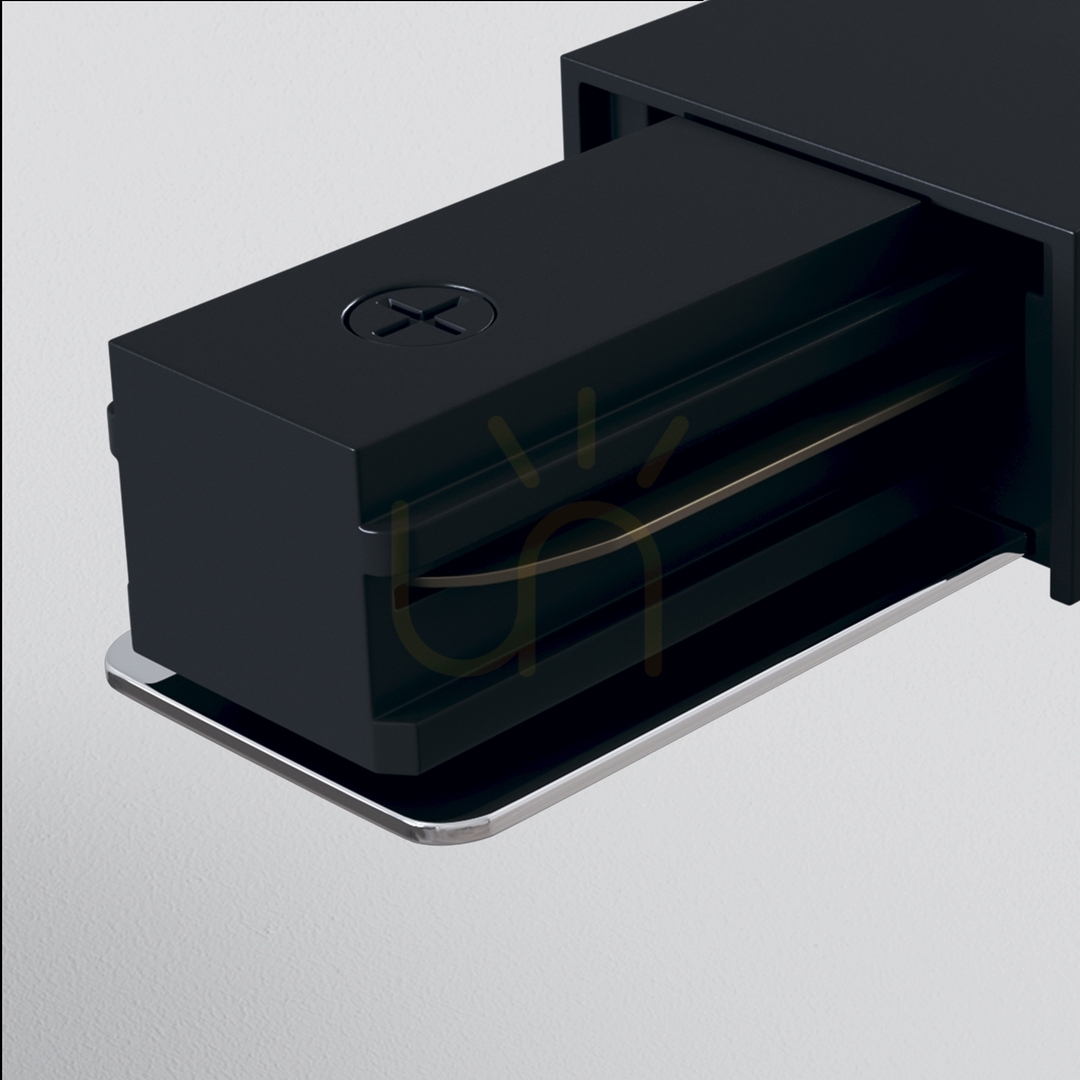

Maytoni Unity TRA001B-11B är en svart ändmatning för Unitys 1-fassystem med belysningsskenor. Den ansluter elmatningen till skenan och är varken en fristående armatur eller ett LED-drivdon som sänker spänningen. Det rektangulära plasthöljet passar ihop med systemets övriga svarta komponenter.

Välj matning efter skentyp

I Maytonis manual ingår TRA001B-11B bland delarna för utanpåliggande och nedpendlade Unityskenor. Installationsritningen visar komponenten i änden av en skensektion. När du planerar anläggningen behöver ändmatningen skiljas från en rak skarv, en skarv med mittmatning och en ändkåpa. Delarna har olika funktioner och är inte bara alternativa avslut med olika utseende.

För infällda skenor anger tillverkaren en separat matning, TRA002B-11B. Kontrollera därför systembeteckningen och skenans monteringssätt innan du beställer, i stället för att välja enbart efter färg eller utseende. Den här artikeln är den svarta TRA001B-11B, inte den vita TRA001B-11W.

Mått och elektrisk anslutning

Komponenten är 112 mm lång, 38 mm bred och 22 mm hög. Måtten avser ändmatningen, inte skenans längd eller avståndet mellan spotlights. Höljet bildar en anslutning vid skenans ände, medan armaturernas antal och placering bestäms i planeringen av hela skenanläggningen.

Ändmatningen är avsedd för AC 220–240 V vid 50 Hz. Låt en person med rätt behörighet göra anslutningen med spänningen frånkopplad och enligt Unitymanualen. Komponenten har ingen egen dimmerfunktion och ska inte användas som en styrenhet för belysningen.

Planering och garanti

Ta med kompatibla skenor och armaturer i planeringen: ändmatningen ensam utgör inte en komplett belysningsinstallation. Maytoni erbjuder en förlängd femårig garanti på sina produkter utan registrering. Spara kvitto eller faktura, eftersom inköpsbevis behövs vid ett eventuellt garantiärende.
