SLV 1001523 är en vit mekanisk skenkoppling för EUTRACs utanpåliggande 3-fassystem. Den avlånga delen har en invändig M13-gänga i mitten för anslutning av vajer- eller pendelupphängning.
Skarv och anslutning för upphängning
När du väljer skenkomponenter behöver den här delen skiljas från elektriska kopplingar och ändmatningar. Funktionen är mekanisk: det är varken ett nätaggregat eller en armatur. Den hör till EUTRACs utanpåliggande system, inte automatiskt till alla skenor som betecknas som 3-fas.
M13-gängan anger anslutningen till en passande upphängningsdel. Jämför både gängbeteckning och systemnamn med komponenterna i installationsplanen före beställning. Kopplingen ersätter inte ensam en komplett upphängning.
Utrymme i skenans layout

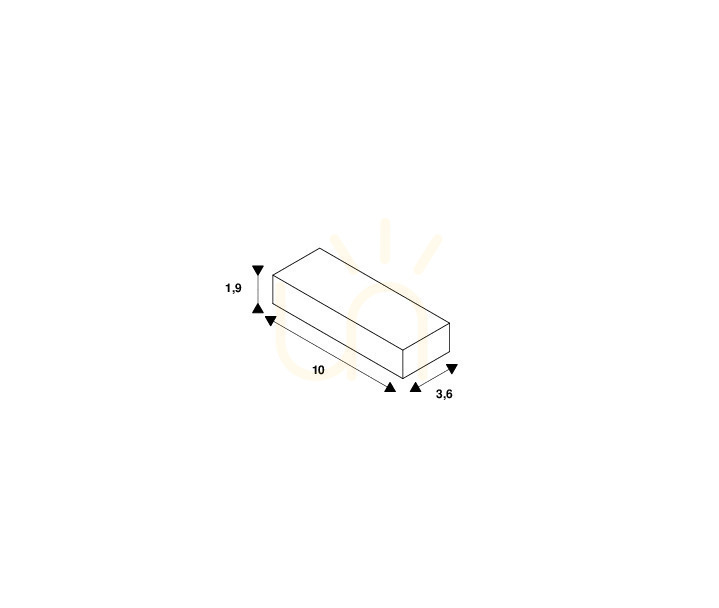

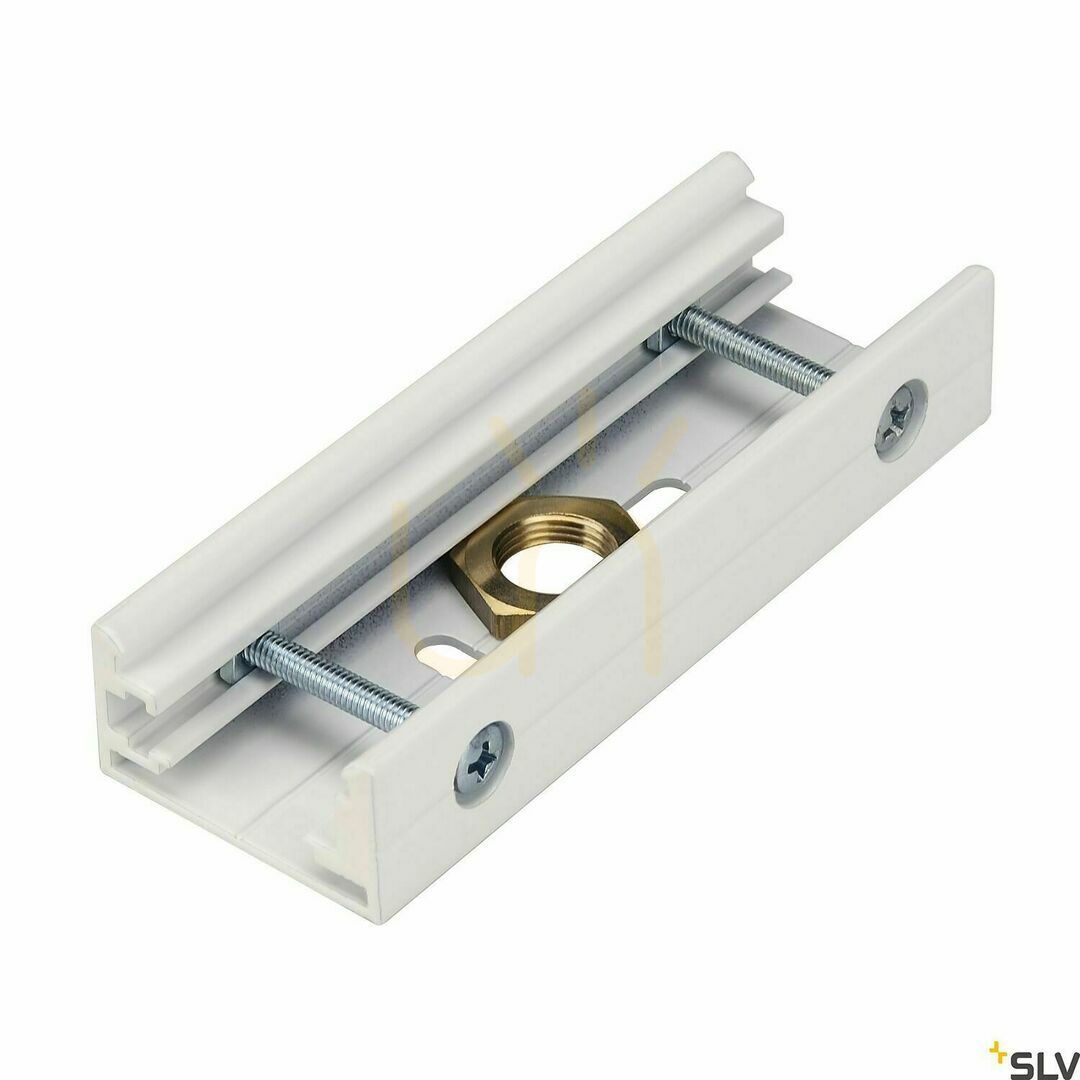

Delen är 10 cm lång, 3,6 cm bred och 1,9 cm hög. Måtten gör det möjligt att ta hänsyn till skarvens utrymmesbehov i den planerade skenan. De vita sidodelarna omger synliga skruvar och en central fästöppning. Det är ett tekniskt skentillbehör, inte en dekorativ lampskärm. Måttritningen ger ett separat underlag när storleken jämförs med den tänkta installationen.
