MiBoxer SPIR3 LED-styrenhet SPI pixel 5-24V 10A RF 2,4GHz MONO/RGB/RGBW

SPIR3 är en styrenhet för adresserbara SPI-slingor — de där varje pixel bär ett eget chip och lyser oberoende av grannen. Den arbetar med DC 5–24 V, klarar upp till 10 A och tar emot kommandon över 2,4 GHz radio.

En adresserbar slinga är inte samma sak som en vanlig RGB-slinga

På en klassisk RGB-slinga visar alla dioder alltid samma färg — styrenheten sätter ett tillstånd för hela sträckan. På en SPI-slinga får varje pixel sitt eget värde, så vågor, kometer, övergångar och en eldeffekt kan vandra längs bandet. Det kräver en styrenhet som kan skapa en sådan dataström — och det är precis vad SPIR3 är. Signalen går ut som SPI (TTL) i 800 kbps, den standard som de vanliga pixelchippen förväntar sig.

Pixelgränsen beror på läget

Den här styrenhetens kapacitet beskrivs inte i meter utan i pixlar: 2048 i MONO-läge (enbart dimring), 1536 för RGB och 1024 för RGBW. Ju fler kanaler per pixel, desto färre pixlar ryms i en dataram — därför sjunker de tre talen. På en slinga med 60 pixlar per meter motsvarar RGB-gränsen ungefär 25 meter sammanhängande längd. Strömmen är ett eget tak: 10 A är omkring 120 W vid 12 V och 240 W vid 24 V, och den gränsen slår vanligtvis till före pixelantalet.

2,4 GHz radiostyrning och 20 färdiga effekter

SPIR3 är en mottagare — den tar kommandon från en MiBoxer-fjärrkontroll eller panel på 2,4 GHz, med upp till 30 m räckvidd i öppet fält. Radio kräver ingen fri sikt som infrarött, så styrenheten kan gömmas ovanför ett undertak eller bakom en möbel. 20 dynamiska effekter ligger i minnet och är tillgängliga direkt, utan konfiguration. SET-knappen på höljet sköter parning och inställningar, DND-funktionen hindrar slingan från att tända av sig själv när spänningen kommer tillbaka, och PUSH-omkopplingen låter en vanlig tryckknapp styra installationen.

Montering

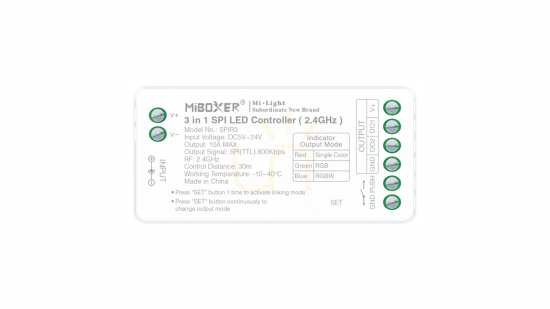

Höljet mäter 74,5 × 36 × 17 mm — det får plats i en kopplingsdosa, en möbelprofil eller utrymmet ovanför taket. Arbetsområdet är −10…40 °C, så ouppvärmda rum går bra så länge styrenheten hålls torr: tillverkaren anger ingen IP-klass för den. DC-nätaggregatet väljs separat, efter slingans spänning och den totala lasten. Enheten är CE-certifierad för EMC och RED.

Tekniska data

• Tillverkare och modell: MiBoxer SPIR3
• Typ: styrenhet för adresserbara SPI-slingor (pixel), RF-mottagare
• Matning DC 5–24 V
• Utgångsbelastning 10 A
• Styrsignal: SPI (TTL), 800 kbps
• Stödda slingtyper: MONO (dimring), RGB, RGBW
• Max antal pixlar: 2048 (MONO), 1536 (RGB), 1024 (RGBW)
• 2,4 GHz radiostyrning, räckvidd upp till 30 m i öppet fält
• 20 inbyggda dynamiska effekter
• DND-funktion och PUSH-omkoppling
• SET-knapp för parning och konfiguration
• Mått 74,5 × 36 × 17 mm
• Arbetstemperatur −10…40 °C
• CE-certifiering (EMC, RED)
• EAN 6970602185822
