Obehandlad LUMINES FLEXA LED-profil för utanpåliggande montering, 3 m Special Offer

Specialiserad LED-profil för ytmontering, utformad för att böjas i båda planen. Möjliggör skapandet av kontinuerliga, böjda ljuslinjer som exakt matchar geometrin hos arkitektoniska former, utan att försämra armaturens mekaniska, optiska eller estetiska prestanda. Systemet möjliggör användning av kontaktdon och takmontering, vilket ger hög flexibilitet i konfigurationen och enkel integrering i olika typer av utrymmen.

Tabell över minsta böjningsradie för LUMINES-profiler

— Typ av böjning — Belysningsriktning (lampskärmens placering i armaturen) — FLEX diffusor — PMMA/PC diffusor

— horisontellt (tvärgående) — nedåt — 475 — -

— vertikalt — inåt — 360 — 360

— vertikal (upprätt) — utåt — 175 — 250

Minsta böjningsradie i mm för en viss lampskärm. Cirkelns maximala diameter är 1850 mm (från en 6 m profil). Tolerans: +/- 5%. Teknikspetsar: 250 mm. De bockade profilerna finns endast i lackerat utförande. Bockningsservice tillgänglig genom att kontakta servicekontoret i förväg.

Horisontell böjning FLEXA-profil med BASIC FLEX-don

Vertikal böjning FLEXA-profil med BASIC-don Ljusriktning: utåt

Vertikal böjning FLEXA-profil med BASIC-don Ljusets riktning: inåt

Jämförelse mellan FLEXA-profil böjd horisontellt och FLEXA-profil böjd vertikalt (ljusriktning: inåt)

Installationsanvisningar för FLEXA-profil med BASIC-lampskärm med hjälp av stroppar

Slutligt resultat av installationen av FLEXA-profil med BASIC-don med hjälp av stroppar

Diagram över montering av komponenterna i belysningssystemet med FLEXA-profil, BASIC-lampskärm, LED-list och pluggar

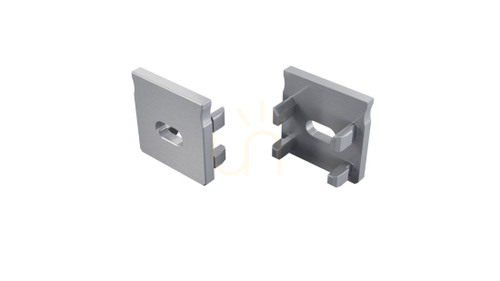

Profilen är en del av FLEXA-systemet, inte en komplett armatur. LED-list, kåpa, ändstycken och tillbehör väljs separat för den planerade konfigurationen.
