Rak skenkoppling med inmatning SLV 1 SYSTEM, svart 143100

SLV 143100 är en svart, styv rak skenkoppling med möjlighet till ströminmatning för utanpåliggande enfasskenor i SLV 1~ SYSTEM. Det rektangulära höljet av polykarbonat täcker kopplingens mitt, medan anslutningsändarna sitter på motsatta sidor. Detta är en del av belysningsinstallationen, inte en armatur eller ett nätaggregat som omvandlar spänningen.

Rak skarv med möjlighet till inmatning

Kopplingen förenar skenlängder i en rak linje och gör det möjligt att ansluta matningen vid själva skarven. Den har därmed en annan uppgift än en hörnkoppling eller en ändinmatning. När skenans sträckning planeras behöver man bestämma var matningskabeln ska anslutas. Om den punkten ligger mellan två raka skenlängder är inmatningsmöjligheten den avgörande egenskapen hos artikel 143100.

Kompatibiliteten gäller det angivna SLV-systemet för 230 V. Tillverkarens anvisningar förbjuder att skenan och dess delar kombineras med komponenter från andra skensystem. Att en annan skena också beskrivs som enfas är därför inte tillräckligt för att bekräfta att den passar. Kontrollera systemfamiljen för befintliga skenor och tillbehör innan du beställer kopplingen.

Mått och svart utförande

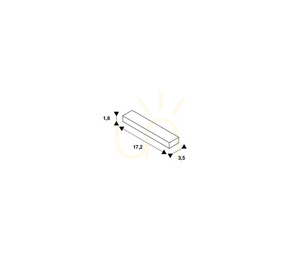

Kopplingen är 17,2 cm lång, 3,5 cm bred och 1,8 cm hög. Ta med dessa yttermått i planeringen av skarven; anslutningen har en egen kropp som syns mellan skenorna. Det svarta höljet hör till den svarta tillbehörsvarianten. Den enkla geometriska formen är en teknisk del av skenan, inte en fristående dekorativ ljuskälla. Artikelnumret 143100 skiljer detta utförande från övriga färger i samma familj.

Montering och användning

Tillverkaren anger en maximal ström på 16 A. En behörig elektriker ska bedöma installationens belastning och utföra elanslutningen med matningen frånkopplad. Systemet kräver skyddsledare, ordentligt åtdragna anslutningar och passande ändstycken på alla öppna skenändar. Kopplingen ersätter inte dessa delar. Anvisningarna begränsar användningen till torra utrymmen inomhus. Utvändiga ytor kan rengöras med en lätt fuktad trasa, men först sedan hela systemet har kopplats bort från elnätet.
