Steinel IR MICRO DALI-2 APC närvarodetektor

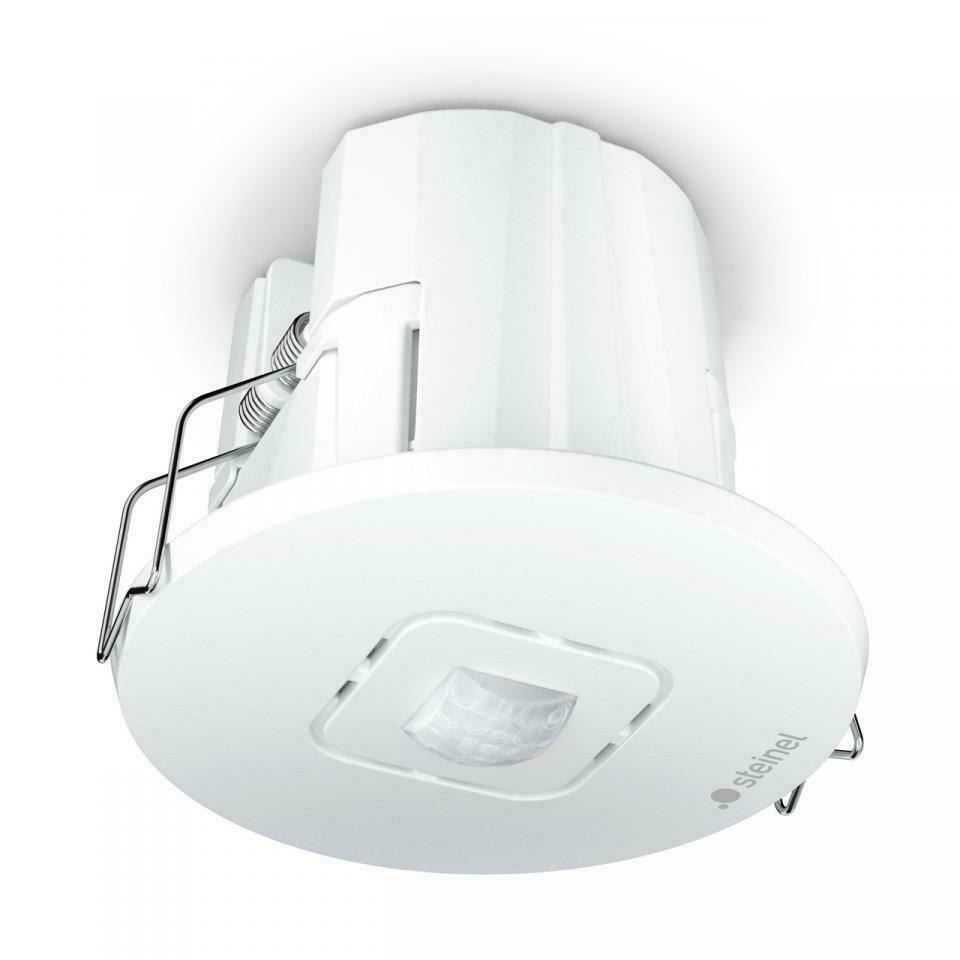

Steinel IR Micro DALI-2 APC är en närvarodetektor för tak med passiv infraröd teknik, utformad för en enskild arbetsplats. Modulen som syns underifrån mäter bara ⌀ 80 × 20,5 mm och själva linsen 15 × 15 mm — i det färdiga taket återstår en liten vit skiva. Detekteringen sköts av en patenterad flersegments pyrosensor.

Närvaro, inte rörelse

Skillnaden är praktisk: en rörelsevakt släcker så snart du slutar gå omkring, en närvarodetektor håller ljuset tänt medan du sitter och skriver. Detekteringsfältet är 4 × 4 m vid radiell rörelse (mot sensorn) och 6 × 6 m vid tangentiell (tvärs), vilket ger cirka 36 m² täckning i hela 360°. Rekommenderad monteringshöjd är 2,8 m.

Ljusstyrning, inte bara tändning

Detektorn mäter rummets ljusnivå mellan 2 och 1000 lx och kan hålla en konstant nivå, där armaturerna bara bidrar med det dagsljuset saknar. Helautomatiskt och halvautomatiskt läge finns (manuell tändning, automatisk släckning — oftast sparsammare på ett kontor), plus inlärnings- och testläge vid idrifttagning.

DALI-2, D4i och konfiguration via Bluetooth

Detta är DALI-2 APC-versionen: detektorn är certifierad av DALI Alliance för Part 101 och Part 103, och dessutom som D4i-ingångsenhet. I praktiken betyder det att den kan adresseras från en extern styrenhet och integreras i ett befintligt system, inte bara styra armaturer i broadcast-läge. Buslasten är 4 mA, motsvarande två DALI-enheter — värt att räkna in när linjen dimensioneras. Inställningarna görs trådlöst via Bluetooth Mesh och app, utan att detektorn tas ned från taket.

Tekniska data

• Steinel artikelnummer: 067144
• EAN: 4007841067144
• Typ: närvarodetektor för tak, passiv infraröd (PIR)
• Detekteringsvinkel: 360°
• Räckvidd: 4 × 4 m radiellt, 6 × 6 m tangentiellt (cirka 36 m²)
• Lins: mikroprecision, 15 × 15 mm
• Den synliga modulens mått: ⌀ 80 × 20,5 mm
• Totala (installations-) mått: ⌀ 85 × 69 mm
• Rekommenderad monteringshöjd: 2,8 m
• Matning: 230 V
• DALI-busström: 4 mA (2 DALI-enheter)
• DALI-2-certifiering: Part 101 och Part 103 (DALI Alliance)
• D4i: certifierad som ingångsenhet
• Konfiguration: Bluetooth Mesh, via app
• Ljustöskel: 2–1000 lx
• Funktioner: ljusnivåmätning, konstantljusreglering, helautomatiskt och halvautomatiskt läge, inlärningsläge, testläge
• Kapslingsklass: IP20
• Färg: vit (RAL 9003)
• Tillverkargaranti: 5 år
