Steinel IS3360 KNX V3.1 AP rund rörelsesensor

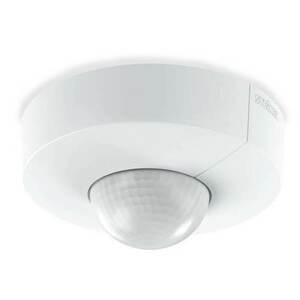

IS 3360 KNX V3.1AP är en utanpåliggande rörelse- och närvarodetektor för tak, i ett runt vitt plasthölje med 12,6 cm diameter och 6,5 cm höjd. Under höljet sitter kupolen till den passiva infrarödsensorn med fulla 360°, och enheten arbetar som en apparat på KNX-bussen.

Räckvidd och monteringshöjd

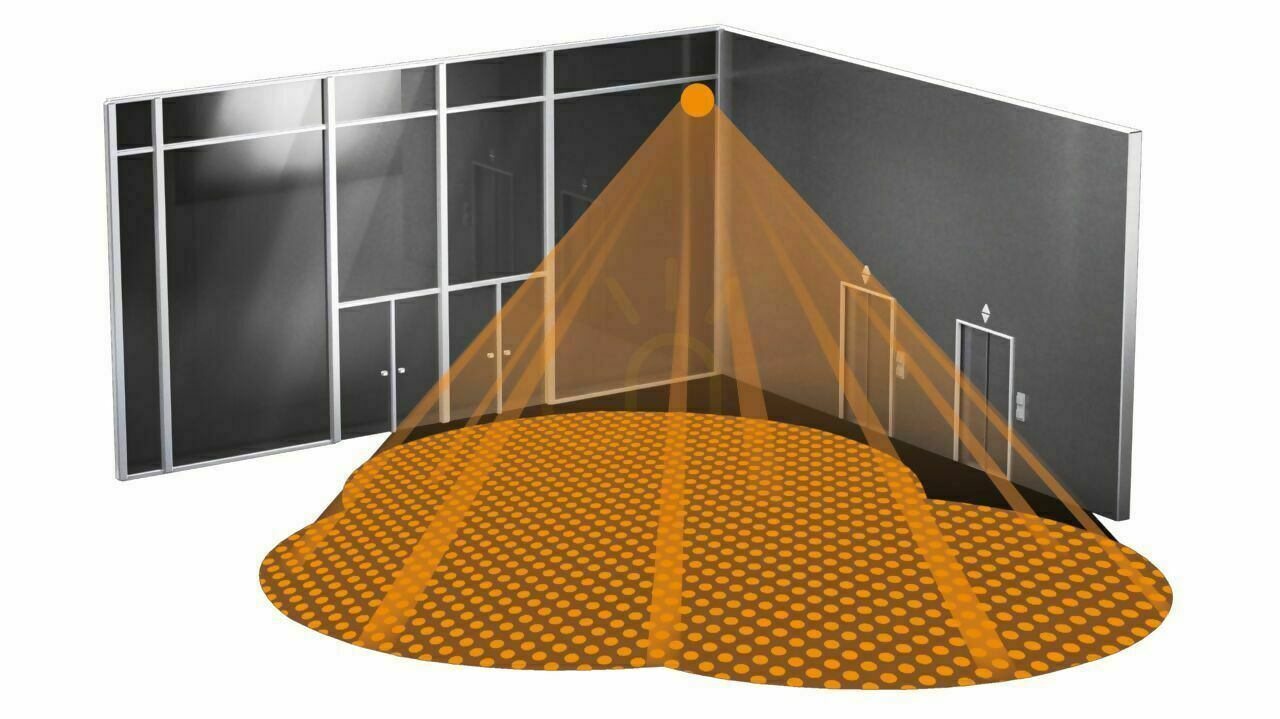

Tillverkaren anger tre olika räckvidder, eftersom en infrarödsensor svarar annorlunda på rörelse tvärs över sitt fält än på rörelse rakt mot den. Tangentiellt handlar det om Ø 40 m, alltså 1257 m² golvyta; radiellt, när någon går rakt in under detektorn, Ø 8 m (50 m²); närvaro — de små rörelserna hos en person som sitter stilla — fångas inom en cirkel på Ø 3 m (7 m²).

Värdena gäller vid monteringshöjder från 2,5 till 4 m, och 2,8 m anges som optimalt. Ju högre detektorn sitter, desto större fält täcker den och desto sämre läser den små rörelser — närvarozonen planeras därför separat från rörelsezonen.

Anslutning till KNX-bussen

Detektorn matas från KNX-bussen: upp till 30 V, märkström 12,5 mA, med inbyggd busskopplare. Den ansluts inte till en 230 V-krets och har ingen reläkontakt. Mätvärdena går ut på bussen som KNX-objekt — två ljusutgångar, en närvaroutgång, en HVAC-utgång och ljusvärdet — medan armaturer och ventilation kopplas av en aktor i centralen.

Inställningar och driftförhållanden

Parametrarna ställs i ETS-programvaran eller via bussen, valfritt med fjärrkontrollen RC6/RC7 KNX eller Smart Remote, som inte ingår. Skymningsinställningen omfattar 2-1000 lx, och konstantljusreglering samt grundljusfunktion finns. IP54 och ett temperaturområde från -20 till 50 °C tillåter även utomhusbruk, så länge ytan är ett tak eller en taksarg. Höljet är av UV-beständig plast i vitt RAL 9003, och själva enheten väger 163 g.
