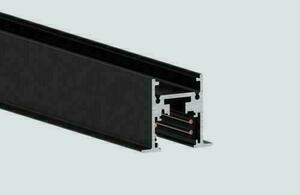

Stucchi EVO infälld belysningsskena svart 2 m 9500-2/B-ST8-E

Den svarta Stucchi EVO-skenan 9500-2/B-ST8-E är en två meter lång komponent för infälld montering. Två sidoflänsar gör att takpaneler kan vila på profilen. Skenan har fyra ledare och ingår i ett belysningssystem; den är inte en fristående armatur.

Mått att ta hänsyn till i taket

Den här varianten är 2000 mm lång. Tillverkarens ritning anger profilhöjden till 33 mm, kroppens bredd till 26,2 mm och totalbredden inklusive flänsarna till 37 mm. Skilj på dessa bredder när skenan jämförs med takkonstruktionen: måttet över flänsarna är inte samma sak som själva profilkroppens bredd.

Det infällda utförandet är avsett för en belysningslinje i taket. Den raka, långsträckta formen med svart synlig yta passar moderna och avskalade lösningar. Om anläggningen används i vardagsrum, matsal, kök eller kontor avgörs däremot av hela systemet och de valda armaturerna, inte enbart av skenans färg.

Uppbyggnad och anslutning till EVO

Ytterprofilen är av aluminium, den isolerande innerprofilen av PVC och ledarna av koppar. Tillverkaren anger märkdata på 15 A / 60 V DC för skenan. Det är värden för en komponent i ett lågvoltssystem och innebär inte att skenan får anslutas direkt till 230 V elnät.

Anslutningar och övriga delar måste vara kompatibla med EVO-familjen och det infällda ST8-E-utförandet. Eftersom sidoflänsarna bär paneler behöver montering och belastning bedömas enligt systemets anvisningar, inte bara utifrån skenlängden. Artikelnumret 9500-2/B-ST8-E avser den svarta 2 m-skenan, inte ett komplett paket med alla delar som visas i kopplingsschemat.
