Stucchi MICRO ST1 svart ändstycke 9604/ST1-B S

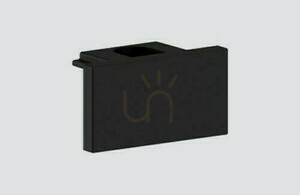

Det svarta ändstycket Stucchi 9604/ST1-B S avslutar en utanpåliggande ST1-skena i MICRO-systemet. Kroppen är tillverkad av polyamid och har en plan, rektangulär framsida samt skruvfäste. Det är ett avslutande tillbehör till skenan, inte en armatur eller en strömmatningsdel.

Välj efter skenprofilen ST1

Beteckningen ST1 är avgörande vid valet: ändstycket ska passa den skenans tvärsnitt, inte bara ha samma svarta färg som de övriga delarna. Tillverkarens officiella sida anger den svarta komponenten som 9604/ST1-B inom MICRO-systemets ST1-tillbehör. Den fullständiga beteckningen för den här artikeln är fortsatt 9604/ST1-B S.

Skruvfäste och avslutets mått

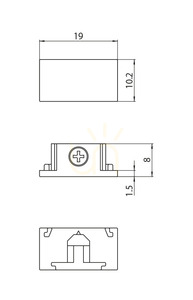

Enligt tillverkaren medföljer skruvarna lösa och är inte förmonterade. Planera därför för skruvmontering i stället för att behandla ändstycket som en del som enbart trycks in. Den tekniska ritningen visar en framsida som är 19 mm bred och 10,2 mm hög, med ett djup på 8 mm. Ritningen i galleriet gör det möjligt att jämföra formen med skenans ände. Tillverkaren anger vikten till 5,4 g.
