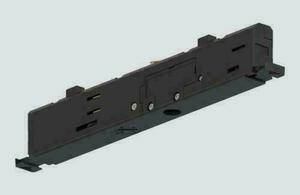

Stucchi ONETRACK 9999/B svart skenadapter med fasväljare

Stucchi 9999/B är en svart armaturadapter för skensystemet ONETRACK. Den har en asymmetrisk kropp för dolt montage, två låsflikar och en fasväljare. Adaptern utgör anslutningen mellan armaturen och skenan och är inte en fristående lampa.

Sex ledare med val av fas

Adaptern har sex ledare: tre faser, neutralledare och ledare för styrsystemet. Med väljaren anges vilken fas den anslutna armaturen ska använda. Valet av komponent handlar därför om den elektriska uppbyggnaden och tillhörigheten till ONETRACK, inte bara om den svarta färgen. Att en annan adapter beskrivs som trefas innebär inte i sig att den kan ersätta denna variant.

Tillverkaren anger separata märkdata: 4 A vid 250 V och 1 A vid 50 V FELV, med frekvensen 50/60 Hz. Uppgifterna gäller olika kretsar och ska inte slås samman till ett gemensamt ström- eller spänningsvärde för samtliga ledare. Behåll den skillnaden när den planerade anslutningen kontrolleras mot den valda armaturen.

Dold kropp och låsning med flikar

Kroppen är av polykarbonat och kontakterna av kopparlegering. Adaptern förs in i skenan tills den klickar på plats; de två låsflikarna ingår i själva konstruktionen. Maximal belastning är 50 N och maximalt vridmoment 2,5 Nm. Dessa mekaniska gränser gäller anslutningen och anger inte ljuskällans effekt.

Mått att jämföra med armaturen

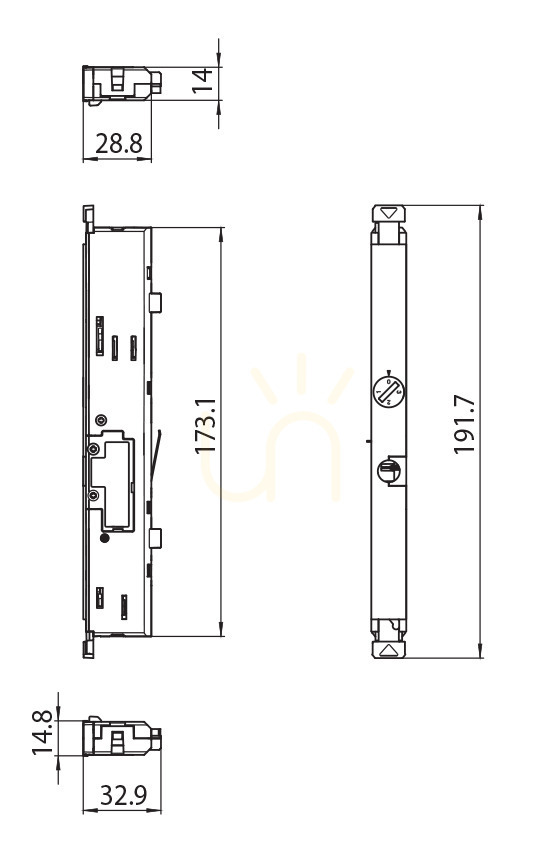

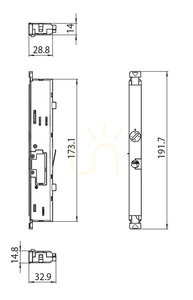

Tillverkarens ritning visar en total längd på 191,7 mm och en kroppsdel med längden 173,1 mm. Jämför konturen och infästningsområdet med armaturens konstruktion före valet. Beteckningen 9999/B identifierar den svarta versionen, men rätt färg ersätter inte en kontroll av mått och elektrisk anslutning. Den färdiga kombinationens utseende och ljus beror också på den armatur som ansluts till adaptern.
