Trio DUOline 701132 strömmatning med elektronisk fasväxlare, mattsvart

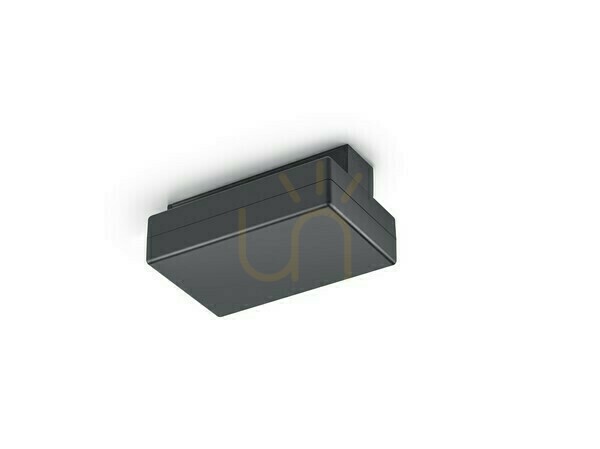

Trio DUOline 701132 är en strömmatning med elektronisk fasväxlare för det tvåfasiga skensystemet DUOline. Den förbinder elanslutningen med skenan och är inte en armatur som avger ljus. Det rektangulära plasthöljet har ett plant lock och en mattsvart yta.

Två belysningsgrupper med treledad matning

Den inbyggda fasväxlaren gör det möjligt att välja mellan två belysningsgrupper även när den inkommande kabeln har tre ledare. Genom att manövrera väggströmbrytaren upprepade gånger väljer man den första fasen, den andra fasen eller båda tillsammans. Vid planering av skensystemet innebär det att delen inte bara ansluter strömmen, utan också ger möjlighet att välja vilken grupp av kompatibla lampor som ska vara tänd.

Tillverkaren anger även manövrering med dimmer. Möjligheten att dimra måste bedömas utifrån hela kombinationen av armaturer, ljuskällor och styrning. Den här matningen gör inte automatiskt varje ansluten lampa dimbar. Eftersom komponenten inte själv avger ljus bestämmer den varken ljusstyrka eller färgtemperatur i den färdiga installationen.

Matning i änden eller mitt på skenan

Den universella konstruktionen kan användas som ändmatning eller mittmatning. Elanslutningens placering kan därför vägas in när skenornas sträckning planeras. Den högsta tillåtna belastningen är 200 W per fas. Kontrollera den anslutna effekten för var och en av de två grupperna, inte bara den sammanlagda effekten i systemet.

Driftspänningen är 230 V ~ 50 Hz. Monteringsanvisningen visar anslutning av skyddsledare och infästning mot underlaget. Följ den angivna kopplingen och systemdelarnas riktning. Detta är en enskild DUOline-komponent, inte ett komplett paket med skenor och lampor.

Utrymme vid anslutningspunkten

Höljet är 9,5 cm brett, 5,1 cm högt och 13,5 cm djupt. Jämför måtten med det tillgängliga utrymmet där strömmen ska matas in. Tillverkaren tillåter vägg- och takmontering och anger vardagsrum och sovrum som användningsområden. Den raka formen utan dekorativa detaljer passar moderna och minimalistiska uppställningar, medan den mattsvarta ytan samordnas med svarta DUOline-delar.
