V-TAC VT-24030 DALI konstantströmsdrivdon för LED-paneler, max. 30 W

V-TAC VT-24030 är ett konstantströmsdrivdon med DALI-styrning för LED-paneler. Det aktuella produktbladet kopplar det till paneler på 29 W, medan enhetens etikett och tillverkarens katalog anger 30 W som maximal uteffekt. Skillnaden är viktig vid val av system: 30 W är drivdonets utgångsgräns, inte energiförbrukningen för varje panel som ansluts.

Anpassa utgången till LED-panelen

Två omkopplare på höljet väljer en av fyra konstantströmsprofiler. Vid 600 mA är utgångsområdet 12–50 V DC, vid 700 mA 5–42 V DC, vid 900 mA 3–31 V DC och vid 1050 mA 3–28 V DC. Etiketten anger även 55 V som maximal utgångsspänning. Både panelens nödvändiga ström och dess spänningsområde måste därför stämma med ett komplett värdepar i tabellen; enbart effekten 29 W bekräftar inte kompatibilitet.

Utgångsplintarna är märkta LED+ och LED-. Drivdonet bestämmer inte ljusflöde, färgtemperatur eller spridningsvinkel, eftersom dessa egenskaper hör till den anslutna panelen och den valda armaturen.

Nätinmatning och DALI-styrning

Ingången arbetar med 200–240 V AC och 50/60 Hz. Maximal ingångsström är 0,2 A vid 230 V och effektfaktorn är över 0,9. Separata L- och N-plintar tar emot nätspänningen, medan DA1 och DA2 ansluts till DALI-bussen. Drivdonet stöder digital dimningsstyrning, men panelen måste fortfarande passa den valda utgångsprofilen och installationen kräver ett kompatibelt DALI-styrsystem.

Mått och driftsförhållanden

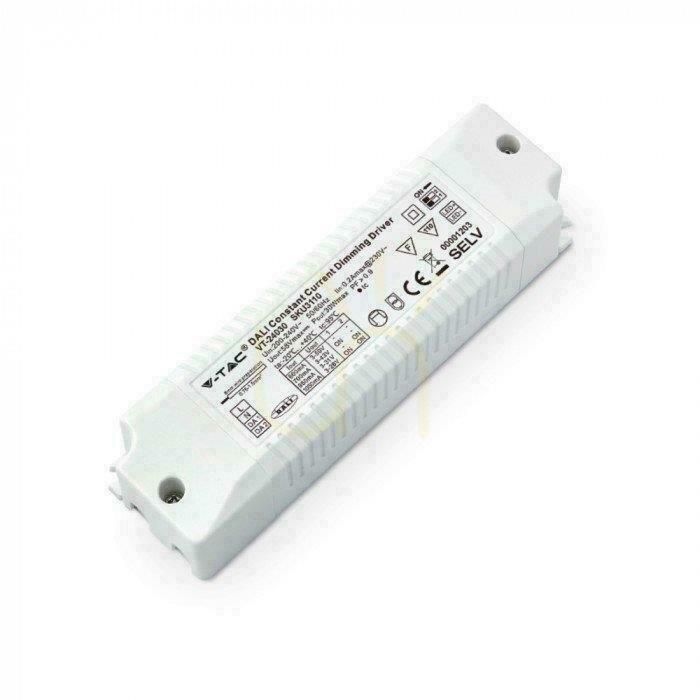

Plasthöljet är 150 mm långt, 40 mm brett och 30 mm högt, och produkten väger 0,16 kg. Detta är drivdonets mått; 155×45×35 mm i det aktuella produktbladet avser uttryckligen förpackningen. Tillverkaren anger normal drift från -20°C till +45°C. Etiketten visar SELV-utgång och konstruktion i klass II. CE-, EMC- och RoHS-certifiering samt två års garanti kompletterar den dokumenterade specifikationen.
