En E10-lampa är en minilampa med skruvsockel på ungefär 10 mm – den som sitter i adventsljusstaken, i gamla julgransbelysningar, ficklampor, experimentlådor och modelljärnvägar. Sockeln är densamma överallt, men spänningen skiljer sig enormt: från 1,5 V i en ficklampa till 230 V i en signallampa på nätet.
Därför börjar valet med spänning och effekt, inte med gängan. Formen, ljusfärgen och om du ska byta till LED kommer i andra hand.

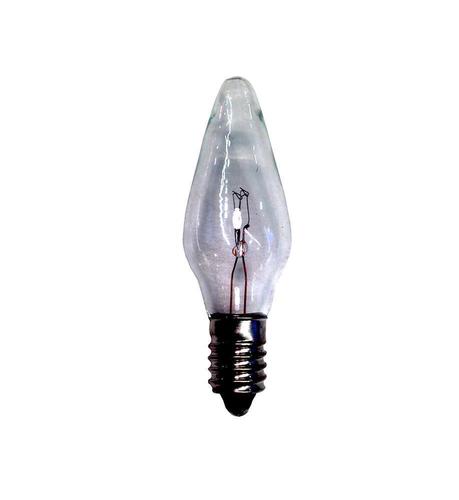

I en klassisk elektrisk adventsljusstake är lamporna seriekopplade. Nätspänningen delas lika mellan dem, så i en sjuarmad stake får varje lampa ungefär en sjundedel av 230 V – därav märkningen 34 V, oftast 3 W. En stake med tio armar använder 23 V, en med fem armar 48 V, och äldre julgransslingor med sexton ljus brukar ha 14 V. Går en lampa sönder blir hela staken mörk.
En reservlampa måste ha samma spänning och effekt som originalet. En avvikande lampa rubbar fördelningen: de andra lyser svagt eller får för mycket och går sönder i förtid. LED-reservlampor till ljusstakar klarar ofta ett brett spann, till exempel 10–48 V eller 23–55 V, och drar bara bråkdelar av en watt. Blanda dem ändå inte med glödlampor i samma seriekrets om inte tillverkaren uttryckligen säger att det går – byt hellre hela uppsättningen på en gång.
Ett LED-byte märks mest på värmen. En glödlampa på 3 W blir het i toppen och kan med åren få plasthylsan att gulna eller torka ut dekorationer i närheten, medan en LED förblir knappt ljummen. Har märkningen på den gamla lampan nötts bort står spänningen ofta på en etikett vid sladden eller under foten på staken.
| Användning | Vanlig spänning | Tänk på |
|---|---|---|
| Ficklampa med två batterier | 2,2–3 V | LED lyser bara med rätt polaritet |
| Ficklampa med fyra batterier | 4,8–6 V | strömmen, ofta 300–500 mA |
| Experimentlåda, försöksstativ | 1,5–12 V | matcha batteri eller nätaggregat |
| Modelljärnväg, dockskåp, radioskala | 3,5–16 V | lik- eller växelström? |
| Julgransbelysning med sexton ljus | 14 V | seriekoppling |
| Adventsljusstake med 10 / 7 / 5 armar | 23 / 34 / 48 V | siffran på stakens märkning |
| Signallampa på nätet | 230 V | bara lampor märkta för nätspänning |
Det enklaste sättet att hitta rätt är att skruva ur den gamla lampan och fotografera märkningen på sockeln eller glaset, till exempel 34 V 3 W eller 3,5 V 0,2 A.
Under samma sockel ryms många glasformer: den runda ficklampslampan på ungefär 11 × 24 mm, smala 10 × 28 mm, rörformade signallampor och ljusstakens spetsiga, klara eller frostade lampor på upp till cirka 45 mm. Formen spelar roll i praktiken. Ljusstakens lampa ska gå igenom hålet i plasthylsan, ficklampans ska passa i reflektorn.
I fönstret ser varmvitt ljus mest naturligt ut, gärna med klart glas eller en LED med synlig filamenttråd som liknar den gamla glödtråden. Färgade lampor hör mest hemma i julgranen. Till ficklampa och laborationer fungerar neutralvitt eller kallvitt bättre, eftersom det ger tydligare sikt.
I en ficklampa följer lampans spänning antalet batterier. En LED ger vitare ljus och längre drifttid, men lyser bara åt rätt håll på likström – förblir det mörkt efter bytet, vänd på batterierna eller lampan innan du dömer ut den. I modelljärnvägar och dockskåp används lampor på 3,5 V och 12–16 V samt små LED som drar runt 20 mA. E10-lamphållare finns för panelmontage med mutter, för lödning på kretskort och med anslutningstrådar.
En skruvsockel av Edisontyp med cirka 10 mm diameter, den minsta som är vanlig i hemmet. Den används för lampor från 1,5 V till 230 V.
Nej. E14 är 14 mm och E27 hela 27 mm i diameter, och varje storlek kräver sin egen hållare. E10 går inte heller i den amerikanska E12.
En LED-reservlampa till ljusstaken drar oftast 0,1–0,8 W och ger ett liknande, dämpat sken. Ljusstyrkan anges sällan i lumen på så små lampor, så jämför hellre form och ljusfärg.
Med sju glödlampor på 3 W är det omkring 21 W, alltså cirka 0,5 kWh om staken lyser dygnet runt. Med LED sjunker det till en bråkdel.
Ja, för signallampor och små armaturer kopplade direkt till nätet. Sätt aldrig en sådan i en seriekopplad ljusstake eller i en ficklampa.
Gängan är cirka 10 mm. Hela lampan är oftast 24–45 mm lång beroende på glasets form.
Mer om andra socklar och typer av ljuskällor läser du under glödlampor. Vill du ha den varma glödtrådskänslan kvar i staken är LED-glödlampor med filament nästa ämne att läsa om.
