LED PRO B MINI-kontakt för enfärgade COB 8 mm LED-remsor 1-sidig med kabel

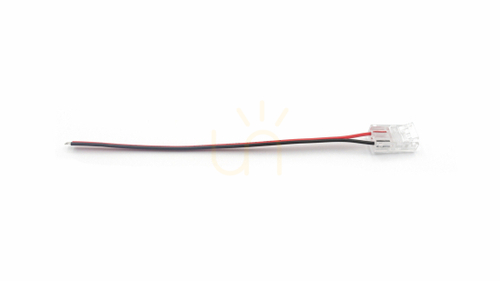

PRO B MINI 24-1100-87 ansluter en enfärgad COB-LED-remsa med 8 mm bredd till matningskabeln. Kontakten har ett genomskinligt hölje av polykarbonat, kopparkontakter och en 15 cm lång kabel. Det är den enkelsidiga versionen: remsan ansluts i ena änden och kabeln går vidare till nätaggregatet eller styrenheten.

Kontrollera remsan och belastningen

Anslutningen har två stift och är avsedd för 5, 12 eller 24 V DC, med högst 2 A ström. Kontrollera remsans bredd, kontaktfältens placering och strömmen för den anslutna delen innan du väljer kontakt. Uppgiften 8 mm gäller remsan, inte kontaktens yttermått. Den här versionen är inte en kontakt för flerkanaliga RGB-remsor.

Kabeln har två ledare med 0,3 mm² area vardera. Jämför längden med avståndet från remsans ände till den planerade anslutningspunkten. En kabel på 15 cm är en kort anslutningsledning, inte en lång förlängningskabel.

Klickanslutning och utrymme i profilen

Kontakten stängs med ett klick utan lödning, och stiften tränger igenom remsans kretskort. Höljet mäter 18 × 10 × 5 mm. Tillverkaren visar PRO MINI-kontakten monterad i profil D. Planera därför utrymme för både höljet och kabelns utgång när du bygger ihop installationen.

Kontakten kan användas med IP20- och IP65-remsor. För att behålla IP65 måste själva anslutningen tätas. Att stänga kontakten ersätter inte den tätningen.
