SLV 1 SYSTEM 143031 vit ändmatning, skyddsjord till vänster

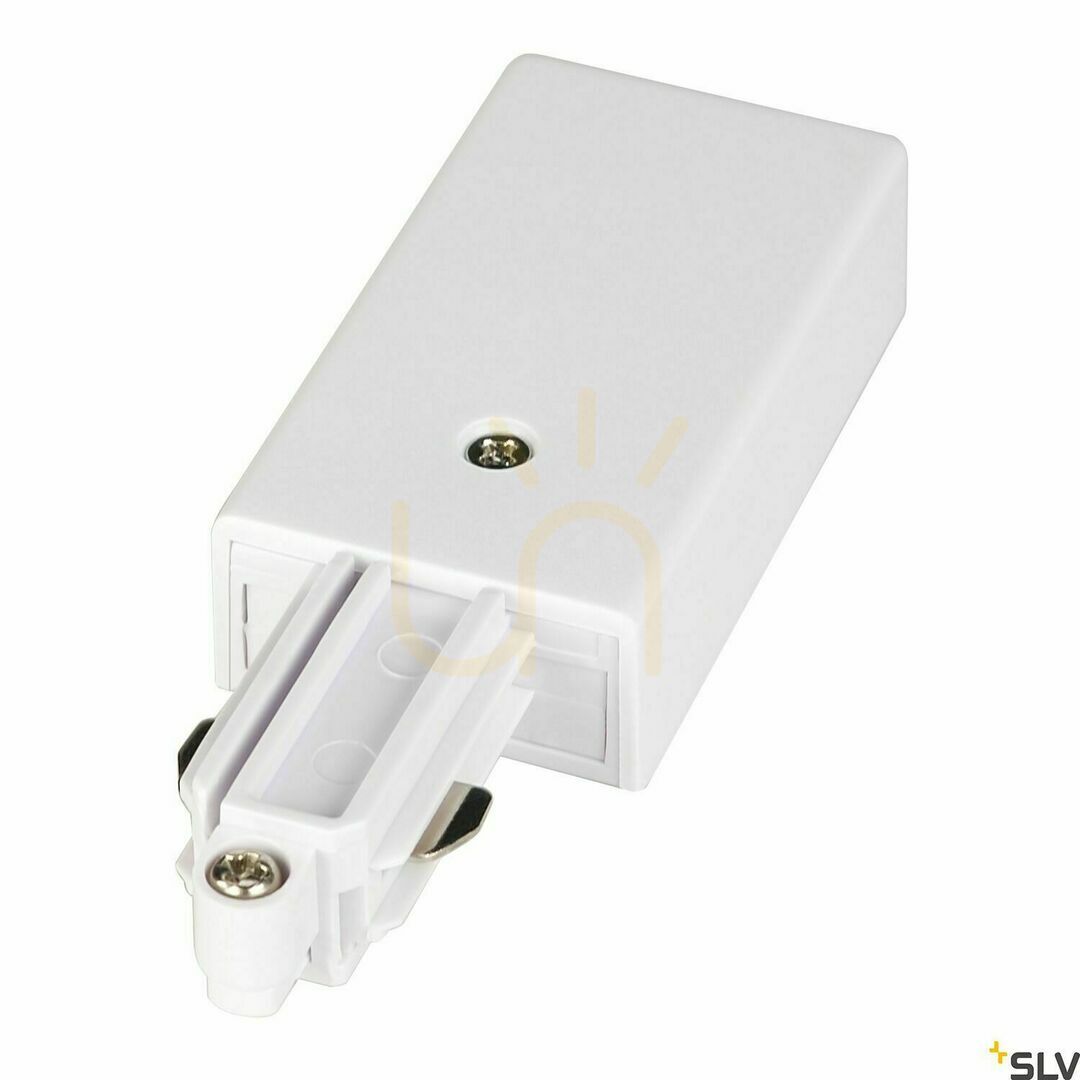

SLV 143031 är en vit ändmatning för den utanpåliggande enfasskenan SLV 1 SYSTEM. I detta utförande sitter skyddsjorden till vänster. Delen leder in strömmen i belysningsskenan; den är varken en transformator som sänker spänningen eller en fristående armatur.

Kontrollera skyddsjordens placering

När systemet sätts samman behöver både skenfamiljen och skyddsledarens sida stämma. Artikelnummer 143031 avser den vita varianten med skyddsjord till vänster. Utförandet med skyddsjord till höger har ett annat artikelnummer. Två anslutningar som ser snarlika ut ska därför inte väljas enbart efter färgen på kåpan.

Den här delen hör till SLV:s utanpåliggande enfassystem. En vit yta är inte ett besked om kompatibilitet med en trefasskena, magnetskena eller infälld skena. Jämför skenans beteckning med tillverkarens systemangivelse och den planerade installationen före beställning. Rätt skena och rätt anslutningsriktning är avgörande, även när flera tillbehör har liknande utseende.

Utrymme för anslutningen

Höljet är tillverkat av polykarbonat och är 10,4 cm långt, 3,5 cm brett och 1,8 cm högt. Måtten hjälper dig att kontrollera det utrymme som har avsatts för matningen vid skenans ände. Den rektangulära vita kåpan är ett tekniskt tillbehör; systemets kompatibilitet väger tyngre än en särskild inredningsstil när delen väljs.

Elinstallation av fackman

Det aktuella databladet anger drift med 220–240 V AC vid 50/60 Hz. Monteringsanvisningen anger högst 16 A och kräver att installationen utförs av en elektriker enligt lokala och nationella bestämmelser. Strömmen ska vara frånkopplad under anslutningen. Ljusets färg och ljusstyrka bestäms av armaturerna på den kompatibla skenan, inte av ändmatningen.
