SLV 1~ SYSTEM vit hörnkoppling med inmatning, jord på insidan 143061

SLV 143061 är en vit hörnkoppling med möjlighet till ströminmatning för den utanpåliggande enfasskenan 1~ SYSTEM. Höljet är av polykarbonat och har L-form. På just denna variant sitter skyddsledaren på hörnets insida.

Välj rätt koppling för skenans riktning

Kopplingen leder skenan genom en rätvinklig sväng. Den är varken en armaturadapter eller en ljuskälla. När skensystemet sätts samman behöver både kompatibiliteten med SLV-systemet och skyddsledarens läge i de anslutande skendelarna kontrolleras. Varianten med jord på utsidan är en annan komponent. Liknande form och samma färg innebär inte att de båda utförandena kan bytas mot varandra.

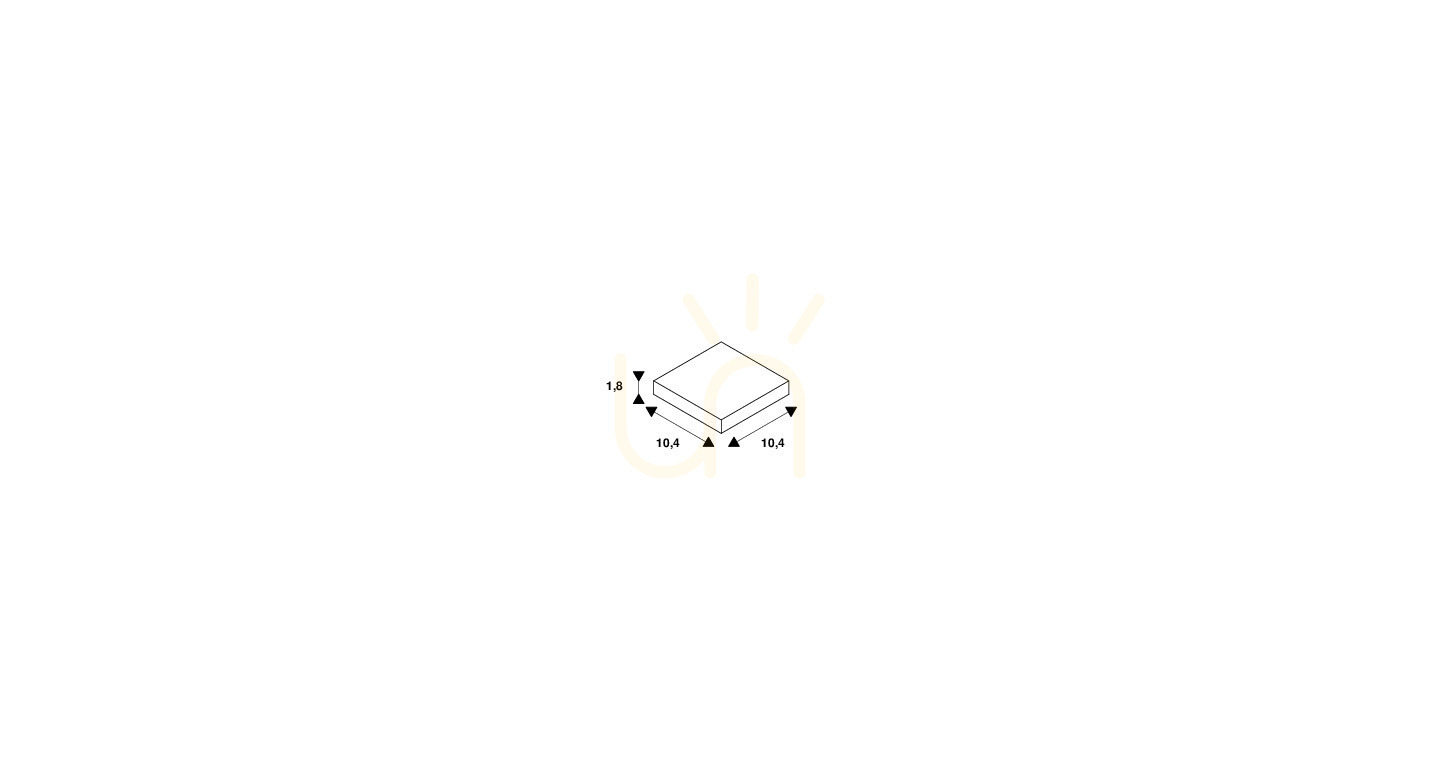

Måtten 10,4 × 10,4 cm och höjden 1,8 cm visar vilket utrymme hörnet tar i planeringen av skenans dragning. Det vita höljet kan matchas med vita delar i samma system. Kopplingen är en installationsdel, inte en dekorativ armatur; även skenorna och de valda armaturerna påverkar den färdiga belysningens utseende.

Inmatning och elektrisk installation

SLV anger en nominell spänning på 220–240 V vid 50/60 Hz. Monteringsanvisningen anger högst 16 A. Inmatningsmöjligheten innebär att skenan kan få sin elektriska matning genom hörnkopplingen. Det betyder inte att kopplingen är ett LED-drivdon. Komponenten är avsedd för installation inomhus.

Monteringen ska utföras av en behörig elektriker enligt lokala regler. Bryt strömmen före arbetet och följ anvisningens kopplingsschema för artikel 143061. Ritningen för varianten med skyddsledaren på motsatt sida ska inte användas som ersättning.
