Strömmatning med elektronisk fasväxlare Trio DUOLINE 701131, matt vit

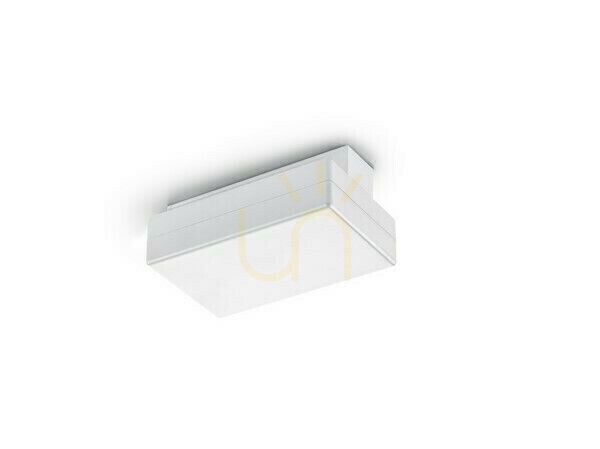

Trio DUOLINE 701131 är en strömmatning med elektronisk fasväxlare för DUOlines tvåfassystem med belysningsskenor. Det rektangulära plasthöljet har en matt vit yta. Det är varken en spotlight eller ett komplett belysningspaket: komponenten ansluter elinstallationen till skenan och gör det möjligt att styra två grupper av armaturer.

Två belysningsgrupper med treledarkabel

Den elektroniska fasväxlaren gör att två belysningsgrupper kan användas även med en matningskabel med tre ledare. Genom att trycka upprepade gånger på en väggströmbrytare eller dimmer väljer man grupperna var för sig eller tillsammans. Det är relevant när man planerar en skena där vissa armaturer ska kunna användas oberoende av de andra. Själva strömmatningen avgör inte ljusets färg, ljusstyrka eller riktning; dessa egenskaper beror på de valda armaturerna.

Möjligheten till dimring behöver kontrolleras tillsammans med de anslutna armaturerna och vald styrning. En elektronisk fasväxlare gör inte automatiskt varje ansluten lampa dimbar. Kontrollera DUOline-beteckningen på skenorna och övriga komponenter när du sätter samman systemet. Att delar från ett annat skensystem ser liknande ut är inte ett bevis på att de passar ihop.

Matningspunkt och tillåten belastning

Komponenten kan användas som ändmatning eller mittmatning. Den högsta tillåtna belastningen är 200 W per fas. Uppgiften avser anslutna förbrukare, inte ljuseffekt från en ljuskälla inne i höljet. Räkna därför belastningen för varje grupp separat när armaturerna väljs. Driftspänningen är 230 V vid 50 Hz; delen är inte ett spänningssänkande nätaggregat för en lågspänningsinstallation med LED.

För anslutningen till skenan krävs ytterligare DUOline-kopplingar: en vid ändmatning och två vid mittmatning. Ta med dem i komponentplanen; strömmatningen ensam utgör inte ett komplett system. Vid val av kopplingar måste skyddsledaren hållas sammanhängande genom systemet enligt tillverkarens anvisningar.

Mått och installation

Höljet är 9,5 cm brett, 5,1 cm högt och 13,5 cm djupt. Jämför måtten med kabelns anslutningspunkt och den planerade skenans dragning innan placeringen bestäms. Tillverkaren anger både vägg- och takmontering. Den enkla formen fungerar som en teknisk komponent snarare än en dekorativ lampskärm, medan den matta vita ytan kan kombineras med vita DUOline-delar. Systemet ska installeras av en behörig elektriker enligt tillverkarens anvisningar.
