Trio DUOLINE 702231A L-koppling 90°, matt vit, skyddsledare på utsidan

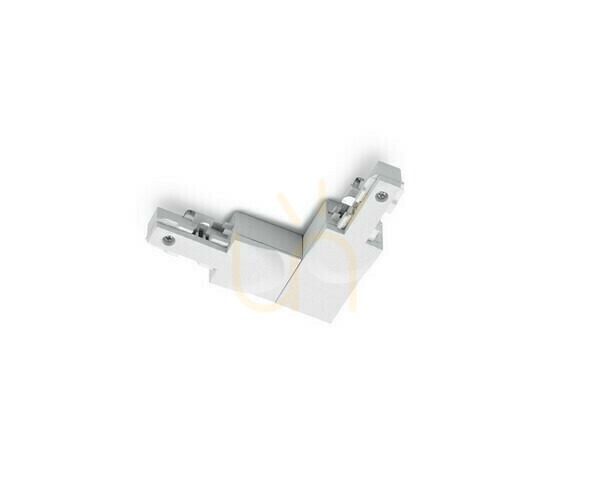

Trio DUOLINE 702231A är en mattvit L-koppling som förbinder två skenor i 90° vinkel. Höljet är tillverkat i plast. Det är varken en spotlight eller ett komplett belysningspaket: kopplingen bildar ett hörn i det tvåfasiga DUOLINE-skensystemet.

Kontrollera skyddsledarens placering

Det som skiljer utförandet 702231A är att skyddsledaren ligger på utsidan av hörnet. I DUOLINE-skenor följer skyddsledaren ena sidan av profilen. Placeringen bestäms av hur matningen monteras och måste fortsätta obruten längs hela sträckan, även när skenorna ändrar riktning. Kontrollera därför skenornas dragning och vilken sida skyddsledaren ligger på innan du väljer koppling. Delarnas färg är inte tillräcklig som urvalskriterium.

Kopplingen skapar ett rätvinkligt hörn. Den ersätter inte en rak koppling eller en T-förgrening. Artikelnumret 702231A identifierar det exakta utförandet när delarna till den planerade skendragningen väljs.

Belastning i stället för ljuseffekt

Anvisningen anger 230 V ~ 50 Hz och en maximal belastning på 2 × 600 W. Det är ett värde för en systemkomponent, inte en lampas energiförbrukning eller ljusflöde. Kopplingen avger inget ljus. Det tvåfasiga DUOLINE-systemet gör det möjligt att tända eller dimra två armaturgrupper oberoende av varandra. Funktionen gäller hela installationen när den är rätt konfigurerad, inte en ljuskälla i själva kopplingen.

Utrymme för skenans hörn

Kopplingen är 9 cm bred, 10 cm djup och 2 cm hög. Ta hänsyn till detta utrymme när hörnet planeras. Tillverkaren anger vägg- eller takmontage av systemet och användning inomhus. Den mattvita ytan och enkla formen passar moderna skenlösningar i vardagsrum eller sovrum. Läs tillverkarens monteringsanvisning och säkerhetsinformation innan monteringen påbörjas.
