Kopplingsklämmor och kopplingsdosor hjälper till att skapa och skydda anslutningar i en belysningsinstallation. Klämman ger den elektriska kontakten, medan dosan eller kopplingshuset ger utrymme och det skydd som konstruktionen är avsedd för. Delarna behöver väljas tillsammans. En klämma som passar ledaren gör inte en öppen anslutning lämplig för fukt eller placering i trädgården.
Börja med kabeln och platsen. Ta reda på ledarens uppbyggnad och area, kabelns ytterdiameter, antalet förbindningar och miljön kring anslutningen. Ett kopplingsställe vid en inomhusarmatur och en förgrening till utebelysning kan kräva olika lösningar. Liknande plasthus är inte ett bevis på samma användningsområde.
En kopplingsplint ger en bestämd elektrisk kontaktordning. En fjäderklämma håller de ledartyper som mekanismen är godkänd för, ibland med en spak för öppning. En kabelskarv kan kombinera kontakter med hus och tätningar. En kopplingsdosa skapar plats för anslutningar och förgreningar. Den behöver inte innehålla klämmor eller alla kabelinföringar som behövs.
Antalet kabelöppningar är inte samma sak som antalet elektriska poler. Genom en införing kan en flerledarkabel gå, medan ledarna kopplas enligt den avsedda kontaktordningen inne i huset. Tre införingar visar därför inte hur kontakterna är förbundna. Kontrollera den mekaniska utformningen och den elektriska funktionen var för sig.
| Komponent | Uppgift | Vad behöver passa? |
|---|---|---|

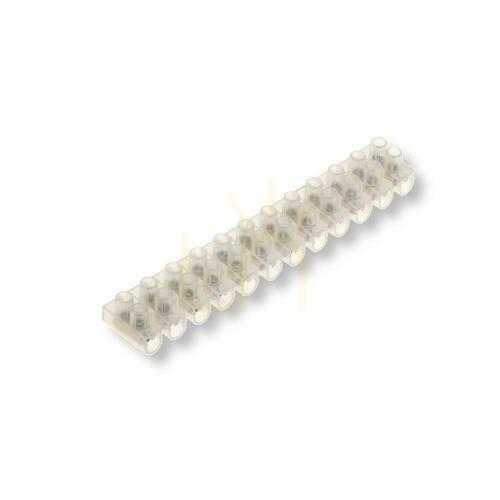

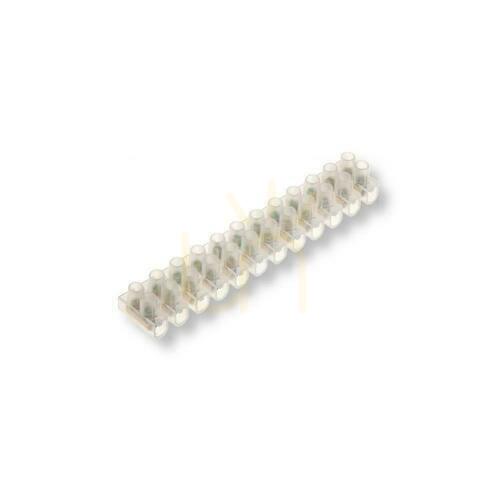

| Skruvplint | Förbinder ledare i en bestämd ordning | Ledartyp, area, ström och föreskriven åtdragning |
| Fjäder- eller spakklämma | Håller ledare som mekanismen är avsedd för | Solid eller flexibel ledare, storleksintervall och frigöring |

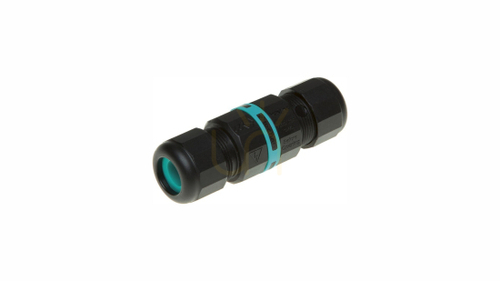

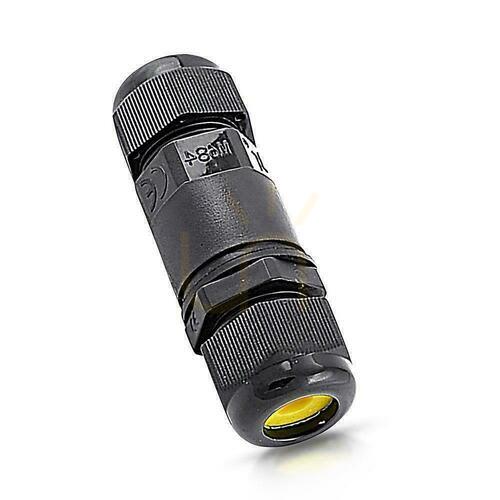

| Rak kabelkoppling | Kapslar en skarv längs kabelvägen | Poltal, ytterdiameter och tätningens villkor |

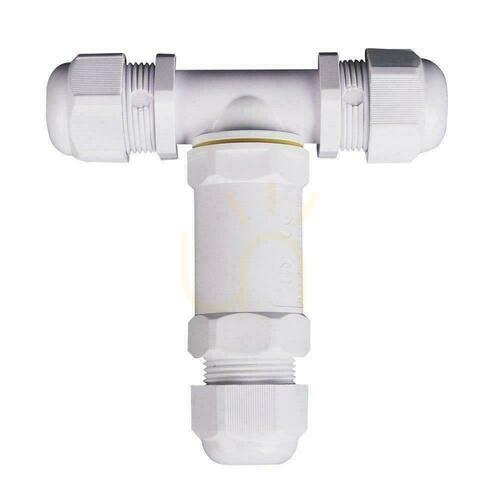

| Förgreningskoppling | Delar kabelvägen i flera riktningar | Kontaktordning, antal kablar och gemensam belastning |

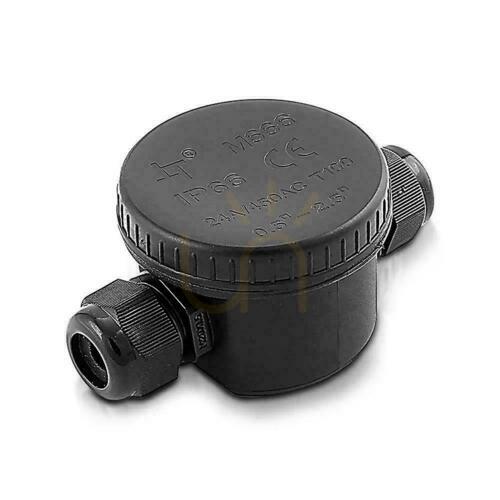

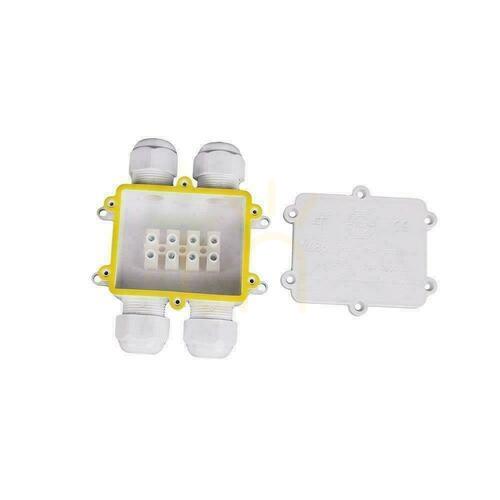

| Kopplingsdosa | Ger anslutningsutrymme och angivet skydd | Nyttovolym, utrustning, infästning och miljökrav |
En entrådig ledare och en fintrådig flexibel ledare uppför sig inte på samma sätt i en klämma. En produkt för enbart solid ledare är därför inte automatiskt lämplig för lampsladd med liknande area. Läs vilka ledaruppbyggnader och storlekar som tillåts. Att ledaren går in i öppningen visar inte att kontakttryck och hållning blir rätt.
En spak kan göra mekanismen lättare att hantera, men den innebär inte godkännande för alla ledare. Tillåtna intervall kan skilja mellan solid ledare, flexibel ledare och ledare med ändhylsa. Förberedelsen av änden ska följa uppgifterna för den aktuella klämman. En metod som används för en annan liknande serie är inte automatiskt rätt här.
Ledarmaterialet är en separat fråga. En produkt angiven för koppar omfattar inte utan vidare aluminium eller sammanfogning av olika metaller. Om tillverkaren tillåter en särskild kombination ingår även angivna villkor och tillbehör. Äldre ledningar och ovanliga materialkombinationer bör bedömas av en elektriker.
Arean i mm² avser ledarens elektriskt ledande material. Ytterdiametern i mm beskriver hela kabeln med mantel. Klämman ska passa ledaren, medan tätningen och införingen ska passa kabelns utsida. Det är två skilda krav. Att ett mått stämmer säger inte att den andra delen passar.
Två kablar med samma ledararea kan ha olika ytterdiameter genom annan isolering och uppbyggnad. En tät kabelkoppling kan därför ange ett område för kontakterna och ett annat för kabelinföringarna. Båda behöver stämma för varje kabel som ansluts. Inkommande och utgående kabel måste inte ha identisk konstruktion.
En för stor tätning kan sakna avsedd kontakt med manteln. En för trång införing kan i stället ge olämplig deformation. Tejp, lösa utfyllnader eller ett ospecificerat tätningsmedel ersätter inte en korrekt dimensionerad införing. Använd den kombination av kabel, tätning och hus som tillverkaren tillåter.
Båda principerna kan fungera bra när de väljs för rätt ledare och uppgift. Vid skruvanslutning behöver förberedelse och åtdragning följa produktens anvisningar. Vid fjäderanslutning måste ledartyp, area och sättet att föra in eller frigöra ledaren stämma med mekanismen. Snabb montering är inte det enda urvalskriteriet.
Det finns inget gemensamt åtdragningsmoment för alla plintar. För liten och för stor kraft kan ge olika problem, så den aktuella tillverkarens uppgift gäller. Flera ledare får inte heller placeras i samma klämställe om produkten inte är avsedd för just den mängden och kombinationen. Plats i hålet är inte ett godkännande.
Ett transparent hus kan underlätta kontroll av ledarens läge, men ersätter inte rätt val och kontroll av den färdiga anslutningen. Färgen på spak eller kapsling är inte någon allmän strömkod mellan olika serier. Jämför märkning och tekniska data för den verkliga komponenten.
IP-märkningen beskriver kapslingens skydd under bestämda förutsättningar. Den första siffran gäller fasta föremål och damm, den andra vatten. IP44, IP65, IP66 och IP68 är inte bara olika starka varianter av samma provning. Skyddet ska jämföras med miljön och med hela den färdigmonterade kombinationen.
IP68 innebär inte obegränsat djup eller obegränsad tid under vatten. De närmare villkoren anges av tillverkaren. Märkningen visar inte heller ensam att skarven får läggas direkt i mark. Mekaniskt skydd, materialtålighet och avsedd användning behöver bekräftas separat. Vattenstrålar och nedsänkning är dessutom olika typer av påverkan.
Det angivna skyddet förutsätter rätt kablar, tätningar och förslutningar. En oanvänd öppning kan behöva en särskild blindplugg. En skadad packning eller en kabel utanför det tillåtna diameterintervallet kan påverka hela resultatet. En märkning på en öppen dosa ger inget skydd i sig.
På en fasad eller längs ett trädgårdsstråk är vatten inte den enda belastningen. Sol, temperaturväxlingar, smuts och mekaniska krafter kan också påverka. En tät kapsling är inte automatiskt UV-beständig eller lämplig i varje utomhusläge. Dessa egenskaper ska framgå av material- och användningsuppgifterna, inte antas utifrån svart plast.
Planera infästning och möjlighet till kontroll. De elektriska kontakterna bör inte oavsiktligt bära drag från kabeln eller rörelse i omgivningen. En kabelförskruvning kan ha en definierad tätande och hållande funktion, men inte varje genomföring är en universell dragavlastning. Föreskrivet montage av både kabel och hus hör till lösningen.
Vid förgrening till flera armaturer behöver även den gemensamma matningen bedömas. Flera riktningar innebär inte flera oberoende strömgränser utan hänsyn till ingången. Kontaktordning, antal ledare och belastning måste passa tillsammans. Installatören bör värdera hela kabelvägen, även när varje enskild ljuskälla har låg effekt.
Yttermåtten visar inte allt utrymme som kan användas för ledarna. Tätningar, införingar, fästen och plintar tar en del av volymen. Resten behöver räcka för en lämplig ordning utan onödig press eller drag i kontakterna. Vid flera kablar spelar även styvhet och villkor för kabeldragningen in.
Kontrollera vad som ingår. Dosan kan vara tom eller innehålla en bestämd kopplingsutrustning. Ett foto av en färdig installation kan visa delar som väljs separat. Lock och packningar ska tillhöra rätt modell; en liknande ersättningsdel bevisar inte att ursprunglig skyddsfunktion finns kvar.
Även framtida öppning bör tänkas igenom. En isärtagbar kontakt och en installationsklämma där ledaren kan lossas är inte nödvändigtvis samma produkt. När ett tätt hus öppnas kan vissa tätningar behöva kontrolleras eller bytas enligt anvisning. En oskadad gänga visar inte ensam skicket på hela kapslingen.
Märkström och märkspänning anger komponentens tillåtna användningsförutsättningar. De beskriver inte någon egen energiförbrukning och bestämmer inte ensamma kretsens skydd. Kabel, installationssätt och omgivning är också delar av bedömningen. En bättre skyddande dosa höjer inte strömtåligheten hos en olämplig klämma inuti.
Nära en armatur, under ett lock eller på en solbelyst plats kan temperaturen skilja sig från luften i ett öppet utrymme. Det godkända temperaturintervallet ska omfatta den verkliga användningen. Även kabelmantel och tätningar har egna villkor. Kapslingens materialnamn ger därför inte ett fullständigt svar om hela kombinationen.
Vid byte av en skadad befintlig anslutning behöver orsaken undersökas. Missfärgning, sprickor eller dålig hållning kan bero på olika saker. Att sätta dit en större klämma utan kontroll av kabel och miljö löser inte automatiskt problemet. En fackmässig bedömning avgör vad som faktiskt behöver åtgärdas.
En skarvdel till en belysningsskena hör till ett bestämt system med viss geometri och kontaktordning. Den är inte en allmän kabelklämma bara för att den leder ström. Kontakter till LED-lister väljs i sin tur efter listens bredd, kontaktfält och elektriska utförande. En dekorativ takkopp kan dölja en anslutning utan att vara en universell kopplingsdosa.
För systemdelar gäller den uttryckligen angivna kompatibiliteten, inte enbart liknande mått. Även en universalklämma är begränsad till de ledare och förhållanden som anges. Ordet innebär inte att valfri spänning, metall eller placering tillåts.
Skruvlös teknik är inte ensam ett bevis på att varje kombination är underhållsfri under alla villkor. En sådan användning gäller en specificerad produkt och dess installation. Behov av åtkomst och kontroll ska bedömas för hela anslutningen. Det är lättare att planera en lämplig plats från början än att behöva öppna en färdig yta vid ett senare byte.
Val, utförande och kontroll av anslutningar i den fasta elinstallationen ska hanteras av ett elinstallationsföretag med rätt förutsättningar för arbetet. Den här översikten hjälper dig att jämföra komponenter men ersätter inte ritning, produktanvisning eller provning. Den är inte en instruktion för att koppla befintliga ledare efter färgen på isoleringen.
Nej. Tillåtna ledartyper och areor bestäms för den aktuella mekanismen. En del klämmor är avsedda för solid ledare, andra även för passande flexibla ledare. Ändens förberedelse måste också följa anvisningen.
Kontakten ska passa den ledande delen, medan tätningen arbetar mot kabelns utsida. Det är skilda dimensioner. Samma ledararea kan finnas i kablar med olika ytterdiameter.
Nej, inte bara utifrån IP-märkningen. Tillverkaren måste tillåta användningen och dess villkor. Kabeltyp, mekaniskt skydd och förläggningssätt behöver också bedömas.
Nej. Det kan vara ett tomt hus eller en bestämt utrustad enhet. Kontrollera innehåll och tillbehör. Ett installationsfoto kan visa komponenter som inte ingår i just den delen.
Nej. Öppningar tar emot hela kablar, medan polerna beskriver elektriska förbindningar. Kontakternas antal och inbördes anslutning ska kontrolleras separat.
Endast om den aktuella klämman uttryckligen tillåter antalet och kombinationen. Utrymme i hålet räcker inte som godkännande. Fel kombination kan påverka både kontakt och hållning.
Inte automatiskt. Vattenskydd, tålighet mot solljus och temperaturintervall är olika egenskaper. Varje relevant villkor ska vara bekräftat för den planerade platsen.
Nej. Lämpligheten gäller den specificerade kombinationen och installationsvillkoren, inte enbart hur klämman manövreras. Kraven behöver bedömas för hela anslutningen.
Jämför ledare, kontaktordning och miljö innan du bestämmer storlek på huset. Andra delar för den planerade lösningen finns bland elektriska tillbehör, med hänsyn till hela belysningsinstallationens krav.
